2. Нажмите «08» для выбора функции «Чтение блока измеренных значений» и подтвердите нажатием кнопки «Q». На дисплее должна отобразиться следующая информация:
3. Нажмите «007» для выбора функции «Группа 7 дисплея» и нажмите «Q». На дисплее должна отобразиться следующая информация:
4. Если в поле 3 нет реального отображения или отображается температура 136.8°С, проверьте датчик температуры и провода.
5. Нажмите «→».
6. Нажмите «06» для выбора функции «Завершение вывода» и подтвердите нажатием кнопки «Q».
7. Выключите зажигание.

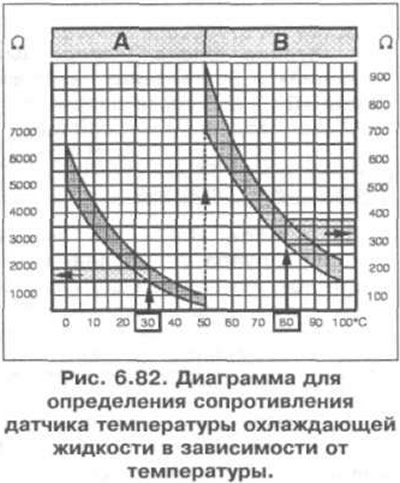

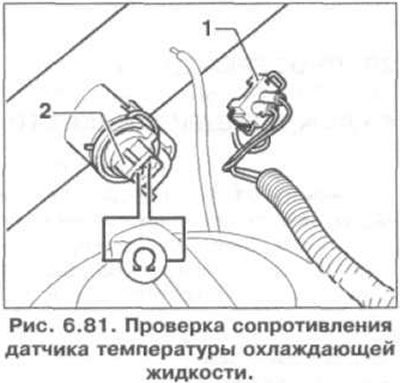

8. Отсоедините разъем проводки 1 отдатчика 2 (рис. 6.81). Измерьте сопротивление между контактами датчика. Заданное значение показано на рис. 6.82. Площадь А показывает сопротивление в температурном диапазоне 0-50°С, площадь В - сопротивление в температурном диапазоне 50-100°С. Например, температура 30°С соответствует сопротивлению 1500-2000 Ом; температура 80°С соответствует сопротивлению 275-375 Ом.
9. Если заданное значение не достигается, замените датчик.
10. Если заданное значение достигается, присоедините тестер V.A.G 1598/18 к жгуту проводов блока управления двигателем (рис. 6.55).

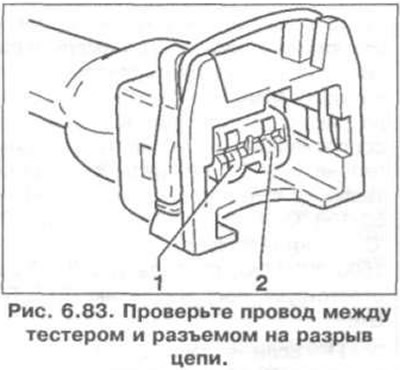

11. Проверьте провод между тестером и разъемом на разрыв цепи: контакт 1 + гнездо 64, контакт 2 + гнездо 33 (рис. 6.83). Заданное значение: 1.5 Ом.
12. Дополнительно проверьте провода на закорачивание один на другой, на «массу» автомобиля и на положительный полюс батареи. Спецификационное сопротивление: ∞ Ом.
13. Если в проводах не обнаружено неисправности, тогда замените блок управления двигателем.
