2. Нажмите «08» для выбора функции «Чтение блока измеренных значений» и подтвердите нажатием кнопки «Q». На дисплее должна отобразиться следующая информация:
3. Нажмите «007» для выбора функции «Группа 7 дисплея» и нажмите «Q». На дисплее должна отобразиться следующая информация:
4. Проверьте значение температуры охлаждающей жидкости в поле 5. Она должна увеличиваться ровно без задержки. В состоянии неисправности отображается температура топлива.
6. Если в поле 4 нет реального отображения или отображается температура топлива, проверьте датчик температуры охлаждающей жидкости и провода.
7. Нажмите «→».
8. Нажмите «06» для выбора функции «Завершение вывода» и подтвердите нажатием кнопки «Q».
9. Выключите зажигание.

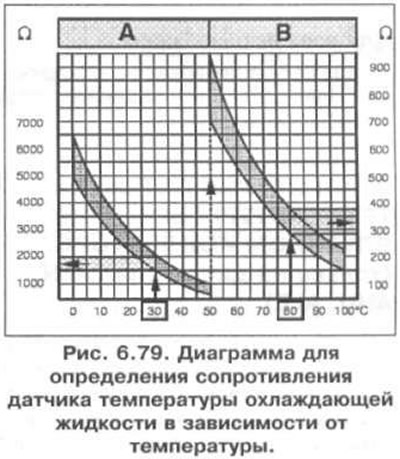

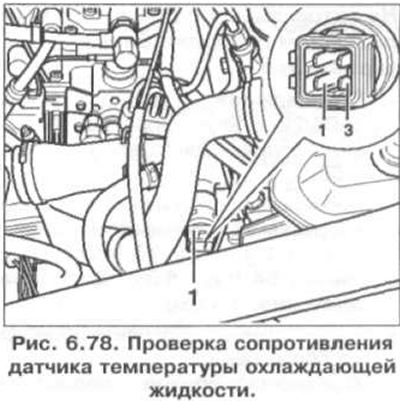

10. Отсоедините разъем проводки от датчика 1 (рис. 6.78). Измерьте сопротивление между контактами 1 и 3 датчика. Заданное значение показано на рис. 6.79. Площадь А показывает сопротивление в температурном диапазоне 0-50°С, площадь В - сопротивление в температурном диапазоне 50-100°С. Например, температура 30°С соответствует сопротивлению 1500-2000 Ом; температура 80°С соответствует сопротивлению 275-375 Ом.
11. Если заданное значение не достигается, замените датчик.
12. Если заданное значение достигается:
На автомобилях с 68-контактным разъемом проводки блока управления
- Присоедините тестер V.A.G 1598/18 к жгуту проводов блока управления двигателем (рис. 6.54);
- Проверьте провод между тестером и разъемом на разрыв цепи: контакт 1 + гнездо 14, контакт 3 + гнездо 33 (рис. 6.80). Заданное значение: 1.5 0м;
- Дополнительно проверьте провода на обрыв цепи. Спецификационное сопротивление: ∞ Ом.
На автомобилях с 80-контактным разъемом проводки блока управления
- Присоедините тестер V.A.G 1598/22 к жгуту проводов блока управления двигателем (рис. 6.56);
- Проверьте провод между тестером и разъемом на разрыв цепи; контакт 1 и гнездо 70, контакт 3 и гнездо 54 (рис. 6.80). Заданное значение: 1.5 Ом;
- Дополнительно проверьте провода на обрыв цепи. Спецификационное сопротивление: ∞ Ом.
Для всех автомобилей
13. Если в проводах не обнаружено неисправности, замените блок управления двигателем.
