Снятие
Разъедините коробку передач и двигатель.
Закрепите двигатель на фиксаторе для двигателя и коробки передач.
Снимите следующие детали:
- впускной коллектор;
- нижнюю часть впускного коллектора;
- выпускной коллектор.
Снимите корпус термостата с головки блока цилиндров.
Снимите клапан рециркуляции ОГ.
Снимите крышку распределительного механизма.
Снимите картер распределительных валов.
Извлеките роликовые рычаги вместе с опорами и положите их на чистую поверхность.
Роликовые рычаги и опоры менять местами запрещено.

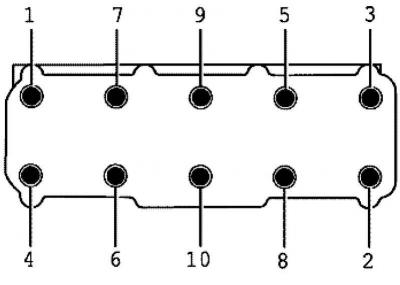

Рис. 2.42. Порядок ослабления болтов крепления головки блока цилидров
Ослабьте и выкрутите болты крепления головки блока цилиндров в заданной последовательности (рис. 2.42).
Аккуратно снимите головку блока цилиндров.
Установка
Вложите в цилиндры чистую ветошь, чтобы между зеркалами цилиндров и поршнями не попала грязь и остатки наждака.
Примечание: Поршни не должны находиться в ВМТ.
Примечание: Новую прокладку ГБЦ следует извлекать из упаковки лишь непосредственно перед установкой.
Примечание: Обращайтесь с новой прокладкой крайне осторожно. Ее повреждение приведет в дальнейшем к негерметичности.
Аккуратно очистите посадочные поверхности головки блока и блока цилиндров. При этом не оставлять длинных царапин или задиров (при использовании шлифовальной бумаги ее зернистость должна быть не менее 100).
Аккуратно удалите остатки наждака и шлифовальной бумаги, а также ветошь из цилиндров.
Приведите поршень первого цилиндра в ВМТ и вновь слегка поверните коленвал назад.
Установите новую прокладку ГБЦ. Маркировка (номер запчасти) должна хорошо читаться.
Установите головку блока цилиндров. Обратите внимание на центровочные штифты в блоке цилиндров.
Вставьте новые болты крепления головки блока и затяните их от руки.

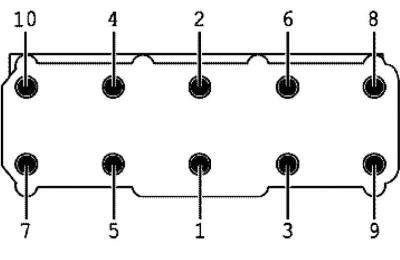

Рис. 2.43. Порядок затягивания болтов крепления головки блока цилидров
Затяните болты ГБЦ в указанной последовательности следующим образом (рис. 2.43).
Затяните все болты на 30 Н·м.
Затем доверните все болты на 1/4 об. (90°) обычным ключом.
В заключение доверните все болты еще раз на 1/4 об. (90°).
Вставьте опорные элементы в головку блока цилиндров и установите соответствующие роликовые рычаги на концы стержней клапанов и свои опоры.
Установите картер распределительных валов.
Отрегулируйте фазы газораспределения.
Дальнейшая установка выполняется в обратной последовательности. При этом необходимо учитывать следующее
Установите крышку распределительного механизма.
Подключите топливные магистрали.
Установите клапан рециркуляции ОГ.
