Снятие и установка распределителя зажигания
Силовой агрегат. Управление двигателем. Фольксваген Пассат B5

Главная > Passat > Пассат B5 > Силовой агрегат > Управление двигателем > Снятие и установка распределителя зажигания
            0


Распределитель зажигания имеет датчик Холла.

Снятие



1. Проверните коленчатый вал двигателя в такое положение, при котором поршень первого цилиндра будет находиться в ВМТ в такте сжатия.

2. Снимите крышку распределителя зажигания, для чего предварительно отверткой освободите фиксирующую скобу.

3. Отсоедините электрический разъем от датчика Холла.

4. Вывинтите болт крепления в основании распределителя зажигания и снимите распределитель зажигания.

Предупреждение: При снятом распределителе зажигания не проворачивайте коленчатый вал двигателя.

Установка



1. Перед установкой распределителя зажигания проверьте, что коленчатый вал двигателя установлен в такое положение, при котором поршень первого цилиндра находится в ВМТ в такте сжатия. При этом установочные метки на шкивах коленчатого и распределительного валов должны быть совмещены с указателями.

2. Проверьте состояние и правильность установки уплотнительного кольца распределителя зажигания. При необходимости замените уплотнительное кольцо.

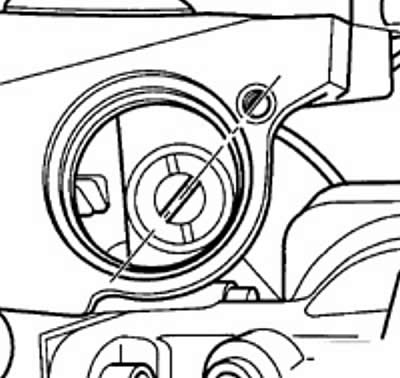

3. Если коленчатый вал двигателя проворачивался при снятом распределителе зажигания, то проверните его далее до такого положения, когда ось крепления фланца распределителя зажигания не установится на одной линии с резьбовым отверстием.

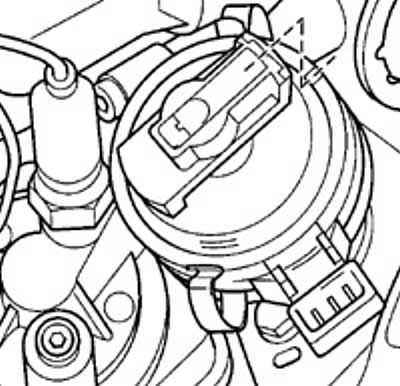

4. Поверните ротор распределителя зажигания таким образом, чтобы центральная часть электрода ротора совместилась с пазом на корпусе распределителя зажигания. Из этого положения поверните ротор незначительно по часовой стрелке и установите распределитель зажигания. При установке распределите ля зажигания ротор распределителя должен повернуться в исходное положение и центральная часть электрода ротора должна совместиться с пазом на корпусе распределителя зажигания. Закрепите распределитель зажигания болтом, затянув его моментом 25 Нм.

5. Проверьте состояние крышки распределителя зажигания на наличие коррозии контактов, черных дорожек между контактами, а также целостность и плавность перемещения угольного контакта в центре крышки. При наличии дефектов замените крышку распределителя зажигания.

6. Также проверьте состояние и крепление металлического контакта ротора распределителя. Если контакт обгорел или ослабло его крепление, замените ротор распределителя. При наличии снимите с контакта нагар и следы коррозии, используя мелкий напильник.

7. Установите крышку распределителя зажигания и закрепите его фиксирующей скобой.


8. Если в крышке распределителя зажигания снимались высоковольтные провода, подсоедините их к крышке в последовательности работы цилиндров двигателя 1–3–4–2. Электрод для подсоединения высоковольтного провода первого цилиндра расположен около отметки ВМТ на корпусе распределителя зажигания. Дальнейшее подсоединение проводов производится по часовой стрелке.

9. Подсоедините электрический разъем к датчику Холла.

10. После замены распределителя зажигания обратитесь в специализированную мастерскую для вызова из памяти устройства управления двигателем записанных неисправностей и стирания их.
