Расположение реле и предохранителей
Электрооборудование. Электрические схемы. Фольксваген Пассат B5

Главная > Passat > Пассат B5 > Электрооборудование > Электрические схемы > Расположение реле и предохранителей
            0


Расположение реле и предохранителей может отличаться в зависимости от оборудования автомобиля и года изготовления.

Реле расположены в основании центрального распределительного устройства и в основании главного блока реле, за отделкой под панелью приборов со стороны пассажира.

На автомобилях с большим количеством оборудования, за основанием главного блока реле расположен блок дополнительных реле.

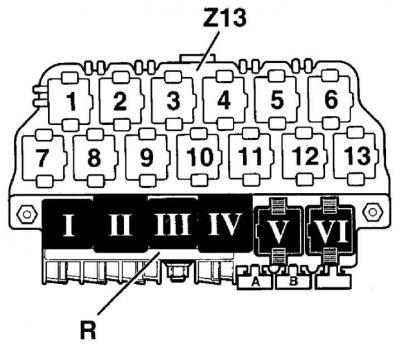

Блок реле R





№ реле Электрическая цепь
I Реле звукового сигнала
II Промежуточное реле контакта Х
III Реле стеклоочистителей
IV Реле топливного насоса
Реле свечей накаливания
V Свободное
VI Свободное
A Предохранитель
B Предохранитель

Блок реле Z13 – над блоком реле R





№ реле Электрическая цепь
1Реле вентилятора радиатора (Кондиционер)
2Реле муфты сцепления
3Реле магнитной муфты (Кондиционер)
4Реле кондиционера
5Реле топливного насоса на дизельных двигателях
6Реле внешнего освещения
Оборудование такси
7Реле фар
8Реле свечей накаливания
9Свободное
10Реле противотуманных фар
11Реле средств связи
12Реле стартера
13Реле блокировки стартера

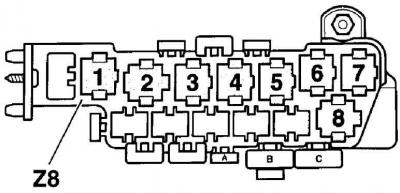

Дополнительный блок реле Z8



№ реле Электрическая цепь
1Свободное
2Реле ABS/EDS/ESC
3Реле ABS/EDS/ESC
4Реле вентилятора 80 Вт
Реле вентилятора 300 Вт, 1 ступень
5Реле вентилятора для максимальной скорости
6Реле вентилятора 300 Вт, 2 ступень
AПредохранитель вентилятора, 5А
BПредохранитель вентилятора, 30А
CПредохранитель гидравлического насоса, 50А

Предохранители и реле, расположенные в электронном блоке в моторном отсеке


  • Реле низкой мощности свечей подогрева охлаждающей жидкости
  • Реле высокой мощности свечей подогрева охлаждающей жидкости
  • Реле контакта 30
  • Предохранитель водяного насоса, двигатель AGZ
  • Предохранитель системы управления двигателем, 15А
  • Предохранитель свечей накаливания, 80А
  • Предохранитель свечей подогрева охлаждающей жидкости, 25А
  • Предохранитель свечей подогрева охлаждающей жидкости, 50А
