Замена лампочек внутреннего освещения
Электрооборудование. Освещение и приборы. Фольксваген Пассат B5

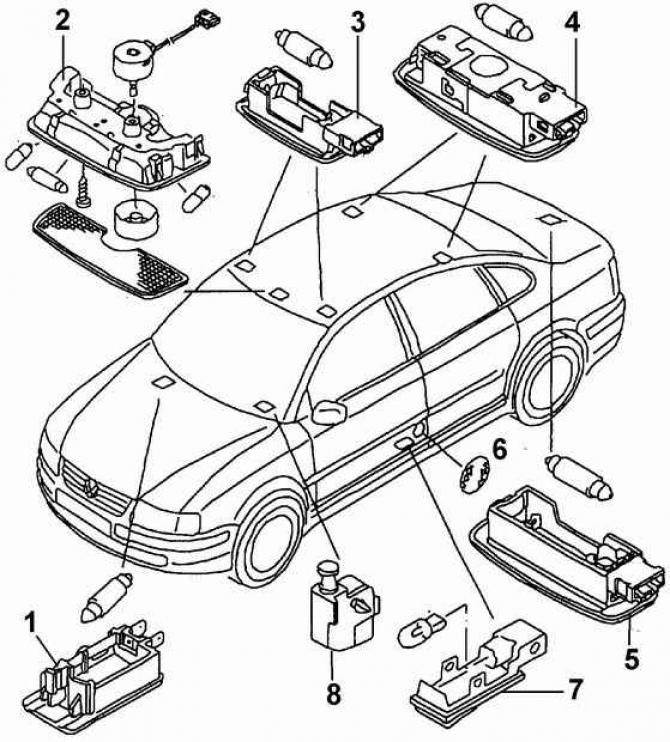

Расположение лампочек внутреннего освещения в автомобиле

• 1 - фонарь освещения вещевого ящика,
• 2 - передний фонарь освещения салона и светильник для чтения,
• 3 - передние фонари освещения салона,
• 4 - задние фонари освещения салона,
• 5 - фонарь освещения багажного отделения,
• 6 - рефлектор внутреннего освещения,
• 7 - входные фонари,
• 8 - выключатель контрольной лампы ручного тормоза

Лампочка переднего плафона и светильника для чтения

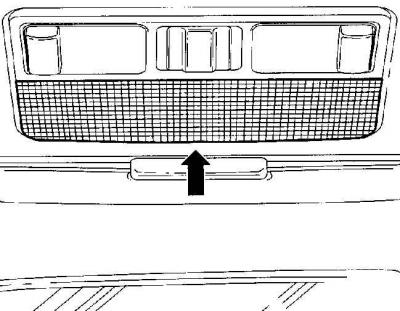

1. Снимите рассеиватель. Для этого вставьте лезвие ножа или другой аналогичный предмет в щель между корпусом и рассеивателем (стрелка) и осторожно подденьте рассеиватель.

2. Нажмите и в этом положении поверните против часовой стрелки лампочку для извлечения ее из патрона.


3. Установите новую лампочку в патрон, нажмите и в этом положении поверните по часовой стрелке лампочку до фиксации ее в патроне.

4. Сначала приставьте рассеиватель обоими небольшими установочными выступами к рамке переключателя, затем надавите вверх в передней части до фиксации обоих длинных установочных выступов в держателе.

Задний плафон освещения салона

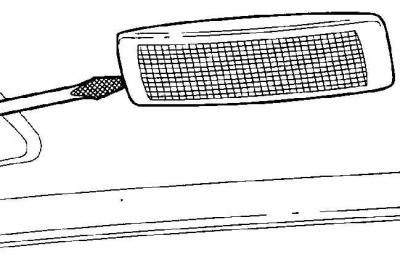

1. Снимите целиком рамку плафона, для чего вставьте плоский конец отвертки между плафоном и обивкой потолка (стрелка) и осторожно подденьте ее отверткой.

2. На обратной стороне выдвиньте пластмассовую крышку в сторону.

3. Извлеките неисправную лампу и вставьте новую лампу.

4. Надвиньте сбоку крышку до ее фиксации.

5. Сначала установите рамку со стороны разъема, а затем вдавите ее в вырез в обивке потолка.

Входные фонари в двери

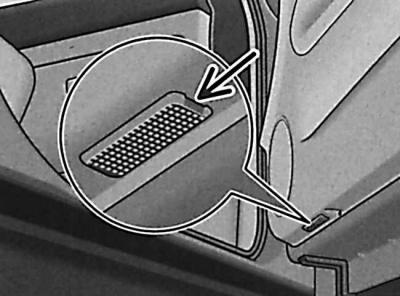

1. Извлеките полностью ламподержатель. Для этого вставьте плоский конец отвертки в углубление (стрелка) между фонарем и обивкой двери и затем, поддев ламподержатель, поднимайте его до тех пор, пока не сможете вынуть его в направлении назад из обивки.

2. Извлеките неисправную лампу и вставьте новую лампу.

3. Сначала вставьте ламподержатель со стороны разъема и затем вдавите его в вырез в дверной обивке.
