Многофункциональные переключатели рулевой колонки
Электрооборудование. Освещение и приборы. Фольксваген Пассат B5

Главная > Passat > Пассат B5 > Электрооборудование > Освещение и приборы > Многофункциональные переключатели рулевой колонки
            0

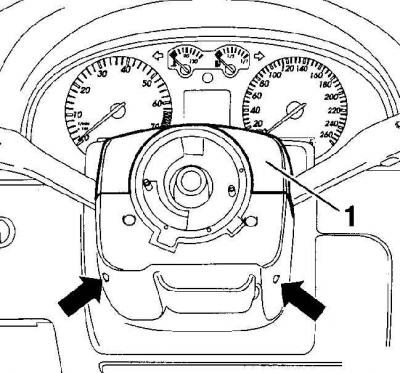

Расположение винтов в нижнем кожухе рулевой колонки




  • 1 - верхний кожух рулевой колонки

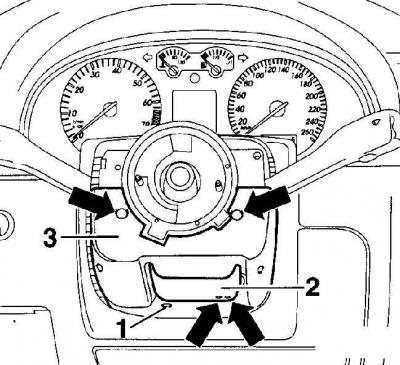

Расположение винтов крепления нижнего кожуха рулевой колонки




  • 1 - болт,
  • 2 - стопорная рукоятка регулируемой рулевой колонки,
  • 3 - нижний кожух рулевой колонки

Снятие



1. Выключите зажигание и снимите провод массы с аккумулятора.

2. Снимите подушку безопасности с центральной части рулевого колеса.

3. Установите рулевое колесо для движения прямо вперед.

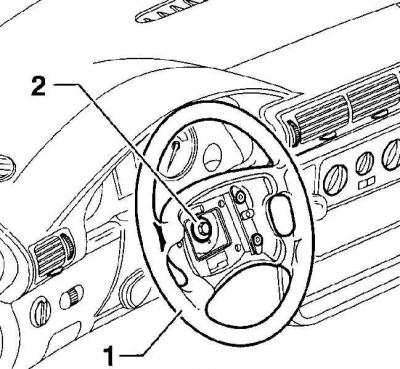

4. Вывинтите центральный болт крепления (2) рулевого колеса (1) и снимите рулевое колесо.


5. Вывинтите два винта с нижнего кожуха рулевой колонки, см. рис. Расположение винтов в нижнем кожухе рулевой колонки.

6. Снимите верхний кожух (1) рулевой колонки, см. рис. Расположение винтов в нижнем кожухе рулевой колонки.

7. Отвинтите четыре винта, крепящие нижний кожух рулевой колонки, см. рис. Расположение винтов крепления нижнего кожуха рулевой колонки.

8. Используя шестигранный ключ, вывинтите винт (1), см. рис. Расположение винтов крепления нижнего кожуха рулевой колонки.

9. Снимите нижний кожух рулевой колонки.

Ослабьте болт крепления многофункциональных переключателей на рулевой колонке.

10. Отсоедините от многофункциональных переключателей электрические разъемы. Имейте в виду, что спиральная пружина остается на многофункциональном переключателе рулевой колонки, поэтому при снятии не поворачивайте пружину из среднего положения.

11. Снимите многофункциональные переключатели.

Установка

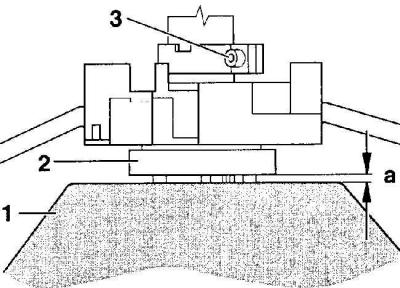

Установка многофункционального переключателя




  • 1 - рулевое колесо,
  • 2 - многофункциональный переключатель,
  • 3 - болт крепления переключателя,
  • а = 3 мм

1. Установите многофункциональный переключатель на рулевую колонку, но на этом этапе на затягивайте болт крепления многофункционального переключателя.


2. Установите рулевое колесо.

3. Перемещая, установите многофункциональный переключатель (2) в такое положение, чтобы расстояние (а) между рулевым колесом (1) и многофункциональным переключателем составляло 3 мм, см. рис. Установка многофункционального переключателя.

4. Снимите рулевое колесо и установите нижний и верхний кожухи рулевой колонки.

5. Установите рулевое колесо.

6. Установите подушку безопасности в центральную часть рулевого колеса.

7. Подсоедините провод массы к аккумулятору.
