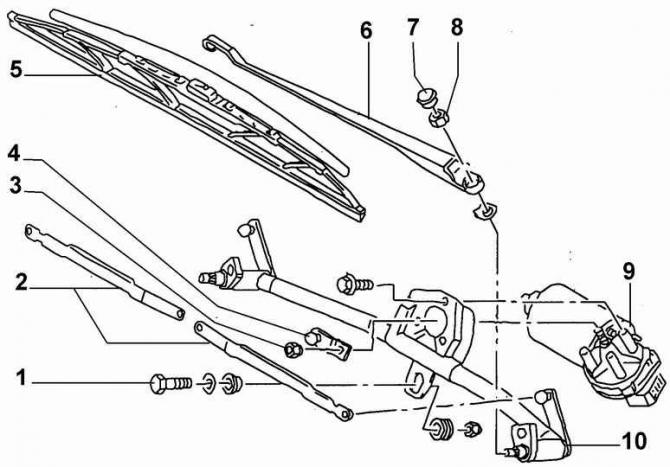

Стеклоочиститель ветрового стекла
- 1 - болт,
- 2 - тяги,
- 3 - гайка,
- 4 - кривошип,
- 5 - щетка стеклоочистителя,
- 6 - рычаг стеклоочистителя,
- 7 - колпачок,
- 8 - гайка,
- 9 - двигатель,
- 10 - кронштейн

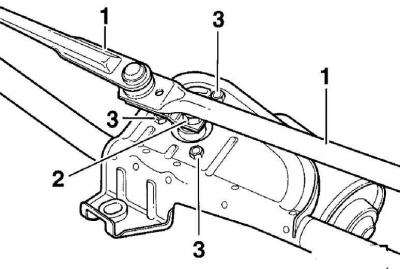

Элементы привода механизма стеклоочистителя
- 1 - тяги стеклоочистителя,
- 2 - кривошип двигателя,
- 3 - болты крепления двигателя стеклоочистителя
Снятие
1. Выключите зажигание и снимите провод массы с аккумулятора.
2. Снимите рычаги стеклоочистителей.
3. Снимите решетку воздухозаборника.

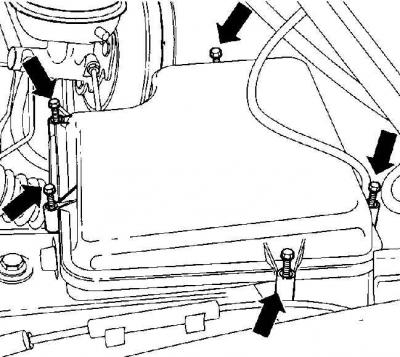

4. Отвинтите винты и снимите крышку электронного блока под ветровым стеклом.

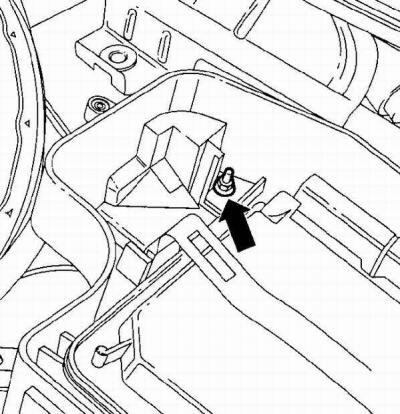

5. Отвинтите гайку, расположенную внутри электронного блока.

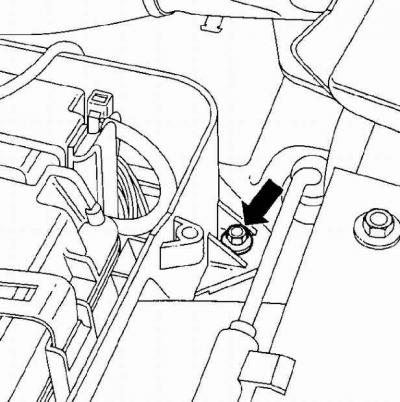

6. Отвинтите гайку, расположенную сбоку электронного блока, приподнимите блок с резиновой прокладки и переместите его вперед.
7. Отсоедините многоконтактный электрический разъем от двигателя стеклоочистителей.

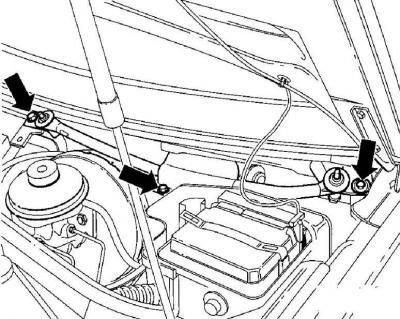

8. Отвинтите три болта, крепящие механизм стеклоочистителей к кузову автомобиля и снимите механизм стеклоочистителей с автомобиля.
9. Снимите тяги стеклоочистителей с кривошипа двигателя, см. рис. Элементы привода механизма стеклоочистителя.
10. Отвинтите гайку крепления кривошипа к валу электродвигателя, при этом удерживайте кривошип от проворачивания. Перемещая кривошип в стороны, снимите его с посадочного конуса вала электродвигателя.
11. Отвинтите три болта и снимите двигатель с кронштейна стеклоочистителей.
Установка

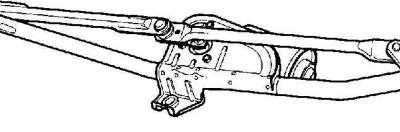

Кривошип с тягами стеклоочистителя
1. При установке нового двигателя стеклоочистителя установите его в исходное положение. Для этого подсоедините к двигателю стеклоочистителя многоконтактный электрический разъем и подсоедините провод массы к аккумулятору. Включите и выключите режим работы стеклоочистителей, при этом двигатель стеклоочистителя установится в исходное положение. Снимите провод массы с аккумулятора и отсоедините от электродвигателя стеклоочистителя электрический разъем.
2. Установите электродвигатель на механизм стеклоочистителей и закрепите болтами, затянув их моментом 10 Нм.
3. Установите на вал электродвигателя кривошип в такое положение, чтобы он находился на одной линии с тягами стеклоочистителей (см. рис. Кривошип с тягами стеклоочистителя). Затяните гайку крепления кривошипа моментом 20 Нм.
4. Закрепите на кривошипе тяги стеклоочистителей.
5. Вставьте механизм стеклоочистителей в автомобиль и закрепите болтами.
6. Установите электронный блок на место и закрепите его гайкой и болтом.
7. Установите крышку на электронный блок и закрепите ее винтами.
8. Установите решетку воздухозаборника.
9. Установите рычаги стеклоочистителей и закрепите их гайками, затянув их моментом 15 Нм.
10. Подсоедините провод массы к аккумулятору.
11. Проверьте работу стеклоочистителей.
