Проверка тормозного диска
Шасси. Тормозная система. Фольксваген Пассат B5

Главная > Passat > Пассат B5 > Шасси > Тормозная система > Проверка тормозного диска
            0

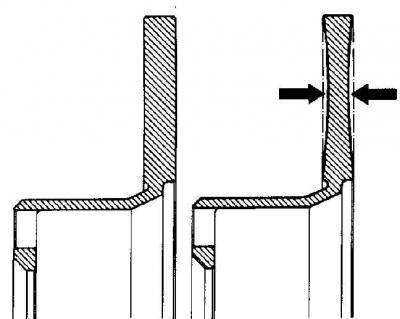

Место измерения (стрелки) толщины тормозного диска





Предупреждение: При работе тормозных колодок образует тормозная пыль, которая содержит асбест, вредный для здоровья. Поэтому при очистке тормозных колодок не пользуйтесь сжатым воздухом и не вдыхайте пыль.

Предупреждение: При необходимости замены тормозного диска также необходимо заменить и второй тормозной диск для обеспечения равномерности торможения. При замене тормозных дисков также необходимо заменить тормозные колодки.

Порядок выполнения



1. Затяните ручной тормоз, затем поднимите переднюю часть автомобиля и зафиксируйте на подставках. Снимите соответствующее переднее колесо.

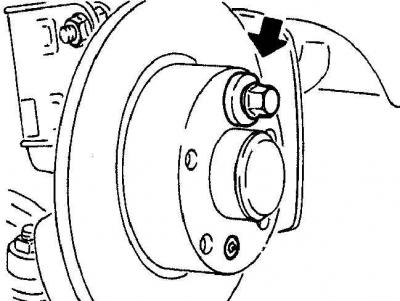

2. Установите на болт крепления колеса шайбу толщиной 10 мм и ввинтите болт крепления в отверстие тормозного диска.


3. Медленно проверните тормозной диск так, чтобы его можно было рассмотреть с двух сторон. Износ тормозного диска от колодок должен находиться в допустимых пределах. Если имеются трещины на диске, диск подлежит замене.

4. Индикатором часового типа проверьте биение тормозного диска. Индикатор часового типа закрепите в любом удобном месте и, проворачивая тормозной диск, определите его биение на расстоянии 10 мм от наружного края.

5. Перед проверкой биения тормозного диска убедитесь, что подшипник ступицы находится в хорошем состоянии.

6. Проверьте тормозной диск на наличие трещин, особенно вокруг отверстий под болты крепления колеса, а также на наличие износа или механических повреждений и, при необходимости, замените его.



7. Измерьте толщину тормозного диска.

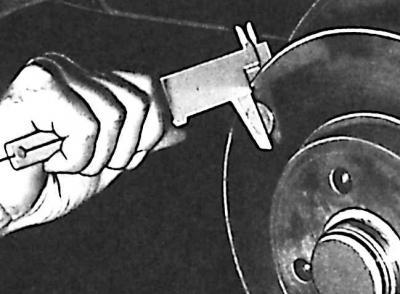

В связи с тем, что по периметру тормозного диска имеется ступенька, поэтому при измерении толщины тормозного диска с использованием штангенциркуля подложите под губки штангенциркуля две монетки. Для определения истинной толщины тормозного диска вычтите из показаний штангенциркуля толщину двух монеток.

Предупреждение: Наиболее удобно и точно можно измерить толщину тормозного диска с использованием микрометра. Толщину тормозного диска необходимо измерять в нескольких точках по окружности тормозного диска. За истинную толщину тормозного диска необходимо принять наименьшее из измеренных значений, см. рис. Место измерения (стрелки) толщины тормозного диска).

8. При наличии царапин или трещин глубиной более 0,5 мм тормозной диск необходимо заменить.
