Внутренняя отделка двери
Кузов. Интерьер (внутренние элементы). Фольксваген Пассат B5

Главная > Passat > Пассат B5 > Кузов > Интерьер (внутренние элементы) > Внутренняя отделка двери
            0

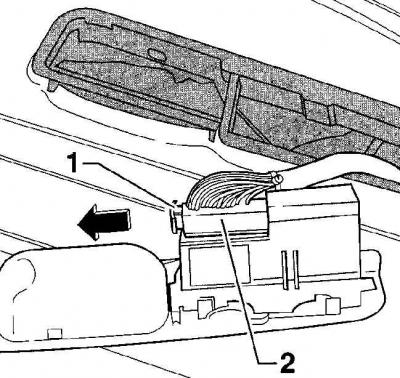

Расположение электрического разъема на внутренней ручке двери




  • 1 - фиксатор разъема,
  • 2 - электрический разъем,
  • Стрелка - направление вытягивания фиксатора электрического разъема.

Снятие

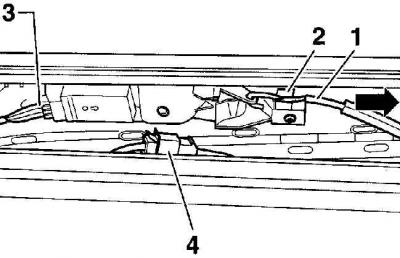

Снятие тяги внутренней ручки открытия двери




  • 1 - тяга,
  • 2 - направляющая тяги,
  • 3, 4 - электрические разъемы

В этом подразделе приводится описание снятия внутренней отделки двери водителя. Внутренняя отделка задних дверей снимается таким же образом, как и передних.

1. Выключите зажигание и снимите провод массы с аккумулятора.

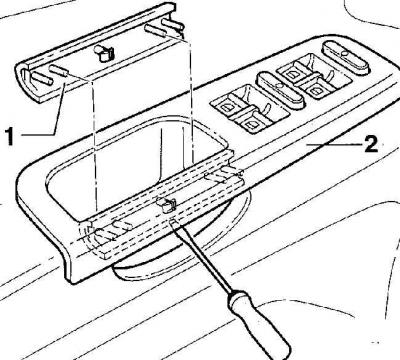

2. Вставьте лезвие тонкой отвертки между накладкой ручки и ручки с выемкой и переместите накладку ручки к двери. Используйте отвертку с очень тонким лезвием для того, чтобы не повредить пластмассовую накладку ручки и ручку двери.


3. Используя отвертку, вставленную под край ручки с выемкой, извлеките ручку с выемкой из внутренней отделки двери. Не снимайте внутреннюю ручку двери за выемку, так как под ней находится перемычка внутренней отделки двери.

4. Вытяните фиксатор электрического разъема из разъема и отсоедините электрический разъем от внутренней ручки двери, см. рис. Расположение электрического разъема на внутренней ручке двери.

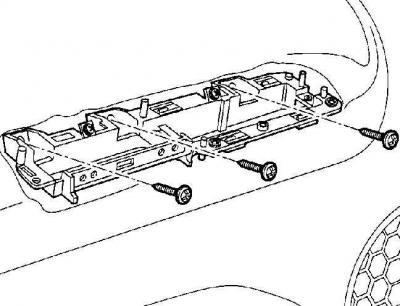

5. Через отверстие после снятия ручки двери вывинтите три винта.

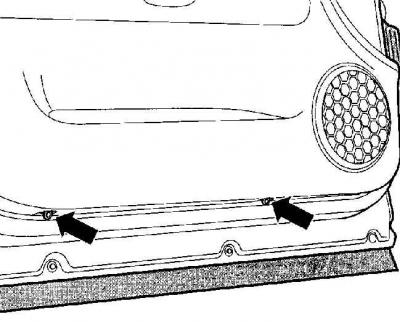

6. Вывинтите винты, крепящие нижнюю часть внутренней отделки двери.

7. Отвинтите и снимите кнопку блокировки замка двери.

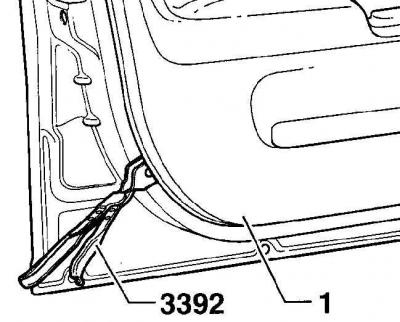

8. Используя специальное приспособление VW-3392 или самостоятельно изготовленный инструмент в виде плоской вилки, отделите обивку двери от двери.


9. Поднимая обивку двери вверх, освободите верхнюю часть обивки двери из оконного проема.

10. Перемещая назад тягу открытия двери, извлеките ее из направляющей и отсоедините от внутренней ручки открытия двери, см. рис. Снятие тяги внутренней ручки открытия двери.

11. Снимите обивку двери.

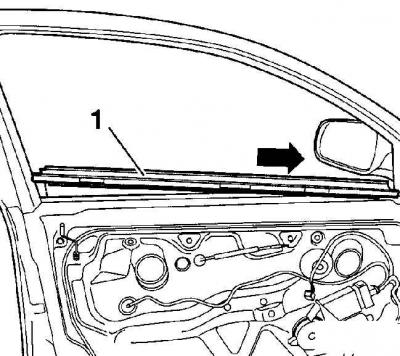

12. Снимите с обивки двери нижнее внутреннее уплотнение стекла и установите его в проем окна.

Установка



1. Перед установкой обивки двери проверьте состояние фиксаторов обивки и, при необходимости, замените поврежденные фиксаторы. Установите фиксаторы в отверстие в обивке двери.

2. Установка обивки двери производится в последовательности, обратной снятию.

3. Подсоедините провод массы к аккумулятору.
