Передние сидения
Кузов. Интерьер (внутренние элементы). Фольксваген Пассат B5

Главная > Passat > Пассат B5 > Кузов > Интерьер (внутренние элементы) > Передние сидения
            0

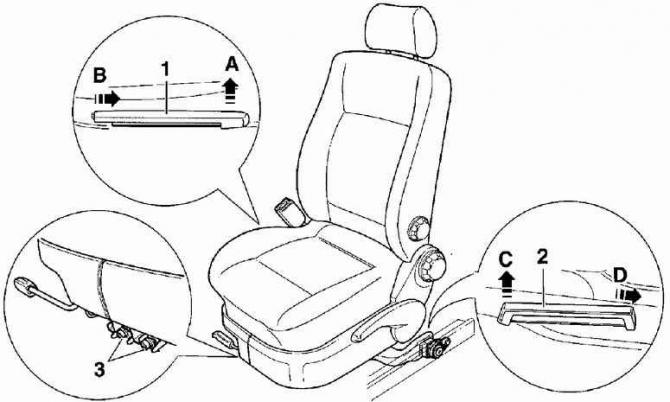

Элементы крепления переднего сидения




  • 1 - внутренняя направляющая сидения,
  • 2 - внешняя направляющая сидения,
  • 3 - болты крепления сидения,
  • А, В - последовательность снятия декоративной накладки с внутренней направляющей сидения,
  • С, D - последовательность снятия декоративной накладки внешней направляющей сидения

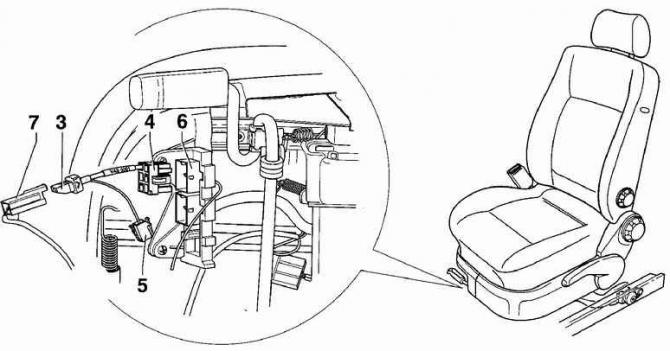

Расположение электрических разъемов на переднем сидении с подушкой безопасности





Снятие



При снятии переднего сидения необходимо использовать специальный переходник VAS-5601 для подушек безопасности.

1. Выключите зажигание и снимите провод массы с аккумулятора.

2. Переместите переднее сидение до упора вперед.

3. Снимите декоративную накладку внутренней направляющей переднего сидения, для чего приподнимите заднюю часть накладки (стрелка А) и, перемещая назад накладку (стрелка В), снимите ее с направляющей, см. рис. Элементы крепления переднего сидения.


4. Снимите декоративную накладку с внешней направляющей переднего сидения, для чего приподнимите переднюю часть накладки (стрелка С) и, перемещая ее назад (стрелка D), снимите ее с направляющей, см. рис. Элементы крепления переднего сидения.

5. Переместите переднее сидение до упора назад.

6. Вывинтите винты (3) крепления переднего сидения, см. рис. Элементы крепления переднего сидения.

7. Перемещая назад, освободите переднее сидение из направляющих и извлеките его из салона автомобиля.

Предупреждение: Перед отсоединением электрических разъемов системы воздушной подушки безопасно сти переднего сидения снимите с тела статическое электричество, для чего на короткое время дотроньтесь руками до кузова.

8. Отсоедините электрические разъемы поджигания заряда подушки безопасности и соединения с массой.

9. Подсоедините электрический разъем (2) переходника VAS-5061 к электрическому разъему (5), см. рис. Расположение электрических разъемов на переднем сидении с подушкой безопасности.

10. Соедините провод зажигания заряда подушки безопасности блока airbag c электрическим разъемом (1 – соединение с массой) переходника системы подушки безопасности.

11. Отсоедините электрические разъемы обогрева и регулировки положения передних сидений.

Установка



1. Установка производится в последовательности, обратной снятию.

2. Затяните болты крепления переднего сидения моментом 25 Нм.

3. Подсоедините провод массы к аккумулятору.

4. Если контрольная лампа подушки безопасности после установки переднего сидения горит, что свидетельствует о наличии неисправности, необходимо обратиться в специализированную мастерскую для вызова из памяти блока записанных в нее неисправностей.
