Снятие и установка капота
Кузов. Экстерьер (наружные элементы). Фольксваген Пассат B5

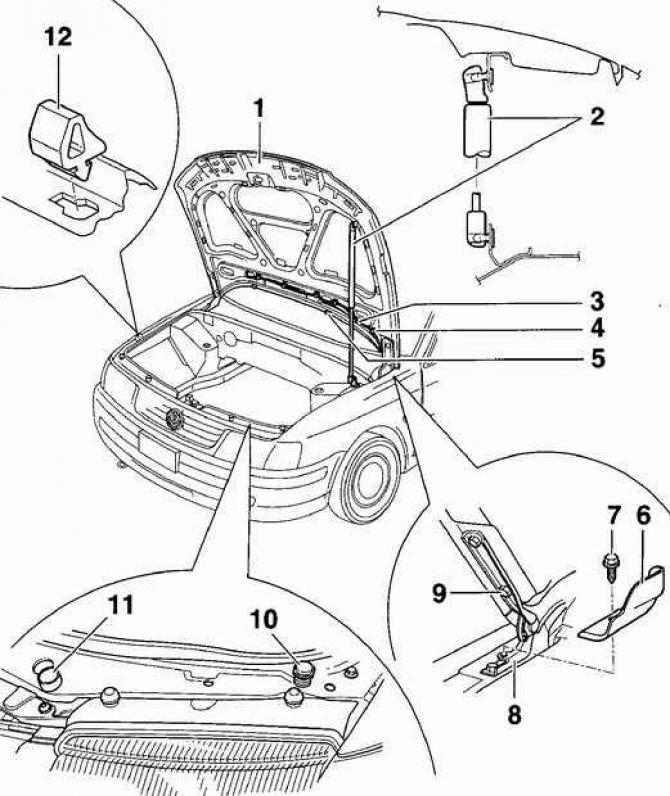

Элементы крепления капота

• 1 - капот,
• 2 - стойка,
• 3 - шланг,
• 4 - зажим,
• 5 - сопла омывателя,
• 6 - кожух шарнира,
• 7 - винт, 6 Нм,
• 8 - шарнир,
• 9 - болт, 25 Нм,
• 10 - резиновый упор капота. Изменяя высоту упора путем его вращения, изменяется высота установки передней части капота,
• 11 - резиновый буфер,
• 12 - направляющая капота

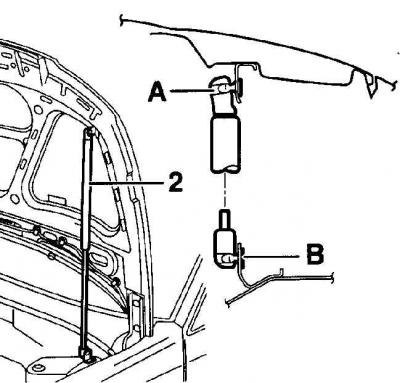

Расположение и крепление пневматической опоры капота

• А - пружинная скоба верхнего крепления опоры,
• В - пружинная скоба нижнего крепления опоры,
• 2 - пневматическая опора

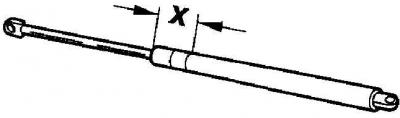

Участок опоры Х, за который необходимо зажимать опору в тисках

• Х=50 мм

Снятие

1. Откройте капот и подложите чистую ветошь под углы капота, чтобы защитить лакокрасочное покрытие автомобиля при снятии капота.


2. Отсоедините шланг от сопла омывателя и электрические разъемы. Привяжите к шлангу и электрическому разъему тонкий длинный шнур. Вытяните из капота электропроводку и шланг, и отвяжите от них шнур, оставляя его в капоте. В дальнейшем шнур потребуется для затягивания в капот электропроводки и шланга.

3. Используя маркер, отметьте положение шарниров на капоте.

4. Попросите помощника поддержать капот в открытом положении и отсоедините от капота пневматическую опору капота. Для этого лезвием отвертки приподнимите пружинную скобу и снимите верхнюю часть опоры со сферического шарнира на капоте. Если необходимо снять пневматическую опору капота с автомобиля, аналогичным образом снимите нижнюю часть опоры, см. рис. Расположение и крепление пневматической опоры капота.

5. При снятии пневматической опоры капота не извлекайте полностью пружинную скобу из шарового шарнира, так как в противном случае пружинная скоба будет деформирована, и придется производить замену пневматической опоры.

6. Если будет устанавливаться новая пневматическая опора, то для утилизации старой опоры из нее необходимо удалить газ. Для этого закрепите опоры в тисках за участок Х, показанный на рис. Участок опоры Х, за который необходимо зажимать опору в тисках. Во избежание несчастного случая обязательно зажимайте опору за указанный участок. На расстоянии, равном 1/3 длины, распилите корпус пневматической опоры. При распиливании опоры для защиты глаз используйте очки.

7. Вывинтите винты, крепящие кожух шарнира капота и снимите кожух.


8. Отвинтите болты крепления левого и правого шарниров капота и, соблюдая осторожность, снимите капот.

9. Проверьте состояние шарниров капота на наличие люфта и износа и, при необходимости, замените их.

Установка

1. Используя двух помощников, установите капот и ввинтите болты крепления шарниров капота от руки. Выровняйте шарниры капота в соответствии с ранее сделанными метками и затяните болты крепления капота.

2. Закрепите пневматический упор на капоте, для чего с силой нажмите упор до фиксации его на сферическом шарнире капота.

3. Привяжите к шнуру электрический разъем и шланг омывателя и втяните их в капот.

4. Оденьте шланг на сопла омывателя ветрового стекла.
