Переднее крыло
Кузов. Экстерьер (наружные элементы). Фольксваген Пассат B5

Главная > Passat > Пассат B5 > Кузов > Экстерьер (наружные элементы) > Переднее крыло
            0

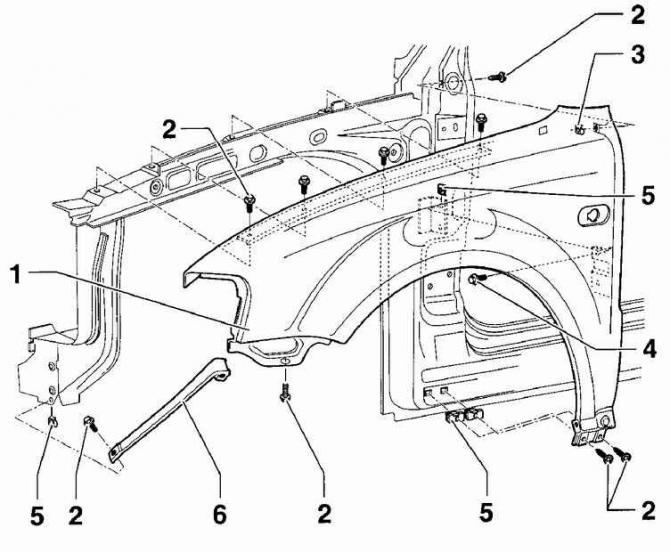

Элементы крепления переднего крыла




  • 1 - переднее крыло,
  • 2 - винты 9 шт.,
  • 3 - гайки,
  • 4 - Torx-винты Т25, 25 Нм,
  • 5 - гайки 4 шт.,
  • 6 - кронштейн

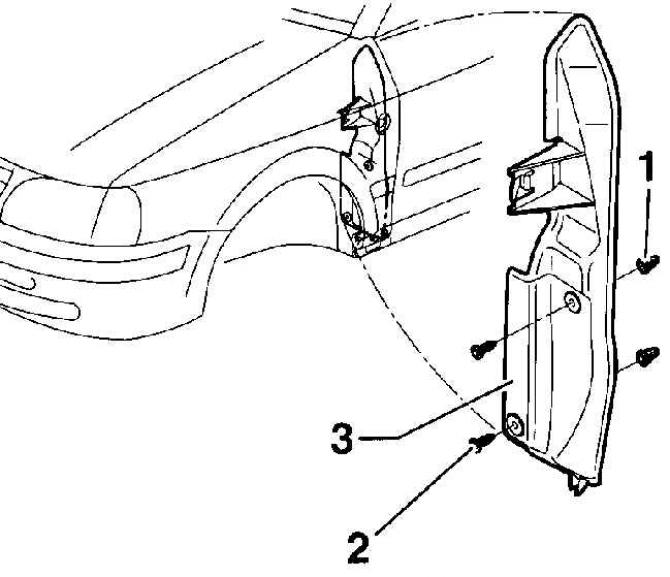

Брызговик переднего крыла




  • 1 - пластиковая гайка брызговика,
  • 2 - расположение пластиковой гайки на брызговике,
  • 3 - брызговик крыла

Снятие



1. Снимите передний бампер.

2. Снимите боковые повторители поворотов.

3. Отвинтите винты и снимите облицовку ниши переднего колеса.

4. Отвинтите винты и снимите из-под крыла брызговик (см. рис. Брызговик переднего крыла). При необходимости замените пластиковые гайки в брызговике.

5. Отвинтите винты, крепящие переднее крыло.

Предупреждение: Во избежание повреждения лакокрасочного покрытия обмотайте липкой лентой места поблизости от винтов крепления крыла.


6. Крыло установлено на слой защитной мастики, поэтому для отделения крыла от кузова размягчите защитную мастику с помощью фена. На фен наденьте плоскую насадку и, постепенно разогревая мастику, снимите крыло. При отсутствии фена удалите защитную мастику с помощью острого ножа.

Последовательно, начиная от стойки, прогрейте места установки крыла на мастику и, соблюдая осторожность, снимите крыло с автомобиля.

Предупреждение: Для защиты днища автомобиля используется пленка на основе поливинилхлорида (ПВХ) и ее можно нагревать лишь на короткое время и не очень сильно. При нагреве пленка изменяет свои свойства и пузырится. При этом выделяются пары, вредные для здоровья, и образуется соляная кислота, которая способствует возникновению коррозии.

Установка



1. Перед установкой крыла на место очистите сопрягаемую поверхность и нанесите цинковую пасту в местах крепления крыла на колесной нише и передней стойке (VW AKL-381 035 50). Эта паста используется в качестве антикоррозионной защиты.

2. В остальных местах, где крыло сопрягается с кузовом, наклейте уплотнительную ленту для крыльев.

3. Установите переднее крыло на автомобиль, совместите отверстия под болты и завинтите болты, затянув их моментом 5 Нм. При установке крыла проверьте, чтобы зазоры между крылом и капотом, а также между крылом и передней дверью были равномерными по всей длине.

Зазоры при установке крыла:
  • Крыло - капот - 3 мм.
  • Крыло - фара и указатель поворотов - 1 мм.
  • Крыло - передняя дверь - 4 мм.

4. Затягивание болтов крепления крыла производите моментом 5 Нм.


5. На внутреннюю поверхность крыла нанесите слой антикоррозионной защиты.

6. Установите боковые повторители поворотов.

7. Установите и привинтите винтами брызговик крыла.

8. Установите и привинтите винтами облицовку ниши колеса.

9. Установите передний бампер.
