Цилиндр замка крышки багажника
Кузов. Двери и крышки. Фольксваген Пассат B5

Главная > Passat > Пассат B5 > Кузов > Двери и крышки > Цилиндр замка крышки багажника
            0

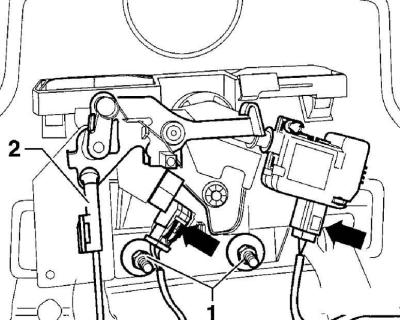

Расположение электрических разъемов (стрелки) в крышке багажника




  • 1 - гайки,
  • 2 - тяга

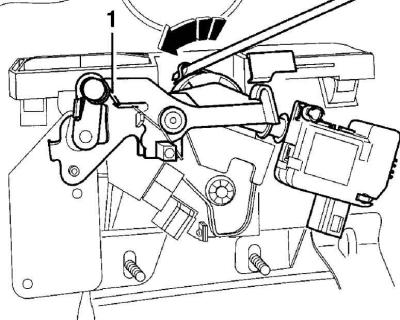

Использование отвертки для поворота предохранительной скобы




  • 1 - кронштейн цилиндра замка

Снятие



1. Снимите обивку крышки багажника.

2. Отсоедините электрические разъемы в крышке багажника, см. рис. Расположение электрических разъемов (стрелки) в крышке багажника.

3. Отсоедините и снимите тягу замка багажника (2) см. рис. Расположение электрических разъемов (стрелки) в крышке багажника.

4. Отвинтите две гайки (1).

5. Отверткой против часовой стрелки поверните предохранительную скобу, см. рис. Использование отвертки для поворота предохранительной скобы и закрепите ее в этом положении.


6. Снимите с крышки багажника кронштейн с цилиндром замка (1), см. рис. Использование отвертки для поворота предохранительной скобы.

7. Снимите цилиндр замка с кронштейна.

Установка



1. Используя лезвие отвертки, повторно отожмите против часовой стрелки предохранительную скобу (см. рис. Использование отвертки для поворота предохранительной скобы) и закрепите ее в этом положении.

2. Установите цилиндр замка в кронштейн.

3. Установите кронштейн с цилиндром замка на пластину ручки и зафиксируйте его до четко слышимого щелчка.

4. Привинтите гайки (1) см. рис. Расположение электрических разъемов (стрелки) в крышке багажника.

5. Подсоедините тягу открытия замка.

6. Подсоедините электрические разъемы.

7. Установите на место обивку крышки багажника.
