Снять рукоятку и чехол рычага переключения передач.
Отвернуть гайки крепления тросов переключения и выбора передач к коробке передач.
Снять выключатель света заднего хода, расположенный на механизме выбора передач.
Ослабить регулировочный болт на рычаге переключения передач (рис. 4-49), установить шаблон VW 3192 на рычаг переключения передач и зафиксировать шаблон крючком и зажимным винтом. Установить рычаг переключения передач на левый упор кулисы шаблона, нажать на рычаг до упора влево и в этом положении зафиксировать кулису стопорным винтом. Установить рычаг переключения передач на правый упор кулисы шаблона и затянуть регулировочный болт на рычаге переключения передач.

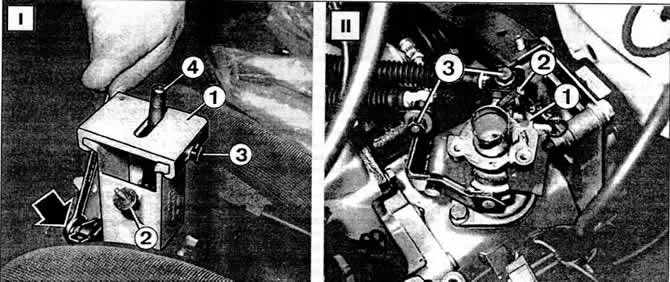

Рис. 4-49. Регулировка тросов переключения и выбора передач
I — установка шаблона на рычаг переключения передач:
1 —шаблон VW 3192;
2 — стопорный винт шаблона;
3 — стопорный винт кулисы шаблона;
4 — рычаг переключения передач. Стрелкой показан регулировочный болт рычага переключения передач;
II — установка шаблона на механизм выбора передач:
1, 2 — шаблон VW 3192/1;
3 — болты крепления тросов переключения и выбора передач.
Установить шаблон VW 3192/1 и шпонку на механизм переключения передач коробки передач, не перемещая рычаг выбора передач в вертикальном направлении (рис. 4-49). В этом положении затянуть болты крепления тросов переключения и выбора передач.
Снять регулировочные шаблоны с рычага переключения передач и с коробки передач. Перевести рычаг переключения передач в нейтральное положение: рычаг должен находиться на линии переключения III и IV передач. Убедиться в правильности переключения и фиксации передач, в особенности передачи заднего хода. Установить чехол и рукоятку рычага переключения передач.

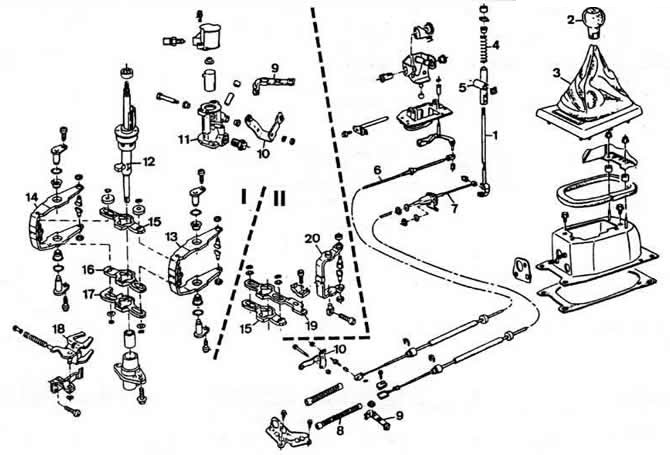

Рис. 4-50. Детали привода переключения передач и механизма выбора передач:
I — 4-ступенчатая КП; II — 5-ступенчатая КП.
1 — рычаг переключения передач;
2 — рукоятка рычага;
3 — чехол рычага;
4 — пружина;
5 — направляющая втулка рычага переключения передач;
6 — трос выбора передач;
7 — трос переключения передач;
8 — защитный чехол;
9 — рычаг привода переключения передач;
10 — рычаг выбора передач;
11 — корпус;
12 — вал переключения передач;
13 — вилка переключения III и IV передач;
14 — вилка переключения I и II передач;
15 — поводок вилки переключения III и IV передач;
16 — поводок вилки переключения I и II передач;
17 — поводок вилки включения заднего хода;
18 — вилка включения заднего хода;
19 — поводок вилки включения V передачи;
20 — вилка включения V передачи.
