Замена защитных чехлов внутренних шарниров валов привода передних колес
Трансмиссия. Привод передних колес. Фольксваген Пассат B4

Главная > Passat > Пассат B4 > Трансмиссия > Привод передних колес > Замена защитных чехлов внутренних шарниров валов привода передних колес
            0


Снять стопорное кольцо. С помощью пресса спрессовать внутренний шарнир с вала. Снять с вала пружинную шайбу, установленную под шарнир. Снять защитный чехол.

Надеть на вал новый защитный чехол. Надеть на вал пружинную шайбу вогнутой стороной в сторону шарнира. Очистить внутренний шарнир и заложить в него 120 г смазки.

С помощью пресса напрессовать на вал внутренний шарнир, направляя вперед его торец с фаской. Установить новое стопорное кольцо. Надвинуть на место защитный чехол и закрепить его хомутами, соблюдая размер «С», указанный на рис. 4-82.

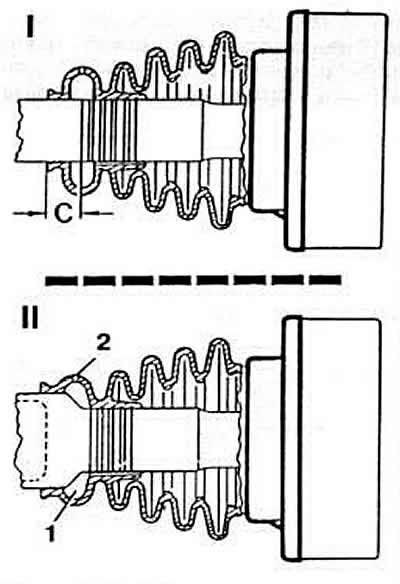

Рис. 4-82. Установка защитных чехлов внутренних шарниров валов привода передних колес:
I — вал привода левого колеса; С =17 мм;
II — вал привода правого колеса.
1 — вентиляционная камера;
2 — вентиляционное отверстие.
