Замена ламп
Общая информация. Инструкция по эксплуатации. Фольксваген Пассат B4

Главная > Passat > Пассат B4 > Общая информация > Инструкция по эксплуатации > Замена ламп
            0


ПРИМЕЧАНИЕ: Галогенные лампы фар требуют осторожного обращения. Не трогать колбы ламп руками. Очищать лампы неворсистой тканью. При случайном касании руками очистить колбу лампы тканью, смоченной спиртом.

Замена галогенных ламп фар типа Н4



Открыть капот и снять защитный пластмассовый колпак блок-фары. повернув его влево.

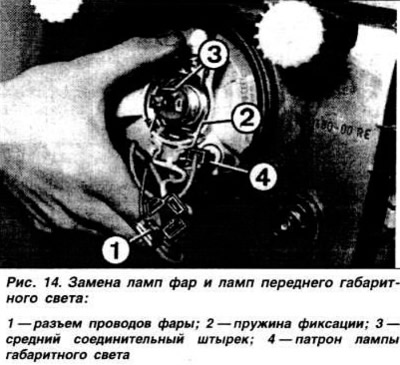

Отсоединить разъем 1 проводов фары (рис. 14).



Повернуть вниз пружину 2.

Вынуть лампу, взяв ее за соединительный штырек.

Вставить новую лампу так. чтобы средний соединительный штырек 3 был расположен вверху, и выполнить остальные операции установки в порядке, обратном снятию.

Замена передних ламп габаритного света



Открыть капот и снять защитный колпак блок-фары.

Вынуть лампу габаритного света 4 (рис. 14), нажав на цоколь и повернув его влево.

Замена ламп передних указателей поворота

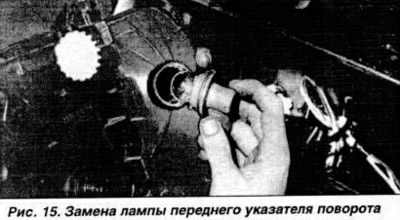

Открыть капот и вынуть патрон с лампой указателя поворота (рис. 15). повернув его влево.

Вынуть лампу из патрона, повернув ее влево.



Замена ламп противотуманных фар

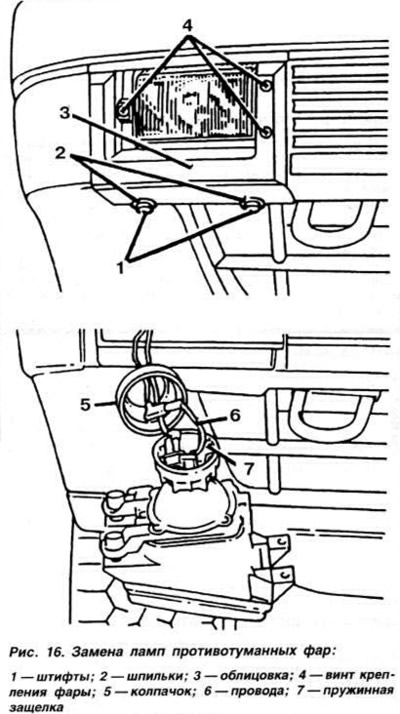

Отверткой вынуть штифты 1 из шпилек 2 (рис. 16).




Вынуть шпильки 2 из облицовки 3.

Отвернуть три винта 4 и снять фару.

Отсоединить разъем проводов 6 от лампы.

Отсоединить пружинную защелку 7 от держателя лампы и отвести ее в сторону.

Вынуть лампу.

При установке новой лампы следить за правильным вхождением фиксирующих выступов отражателя фары в углубления чашки лампы.

Закрепить лампу пружинной защелкой.

Замена ламп задних фонарей



Блок фонаря на крышке багажника Приоткрыть крышку багажника.

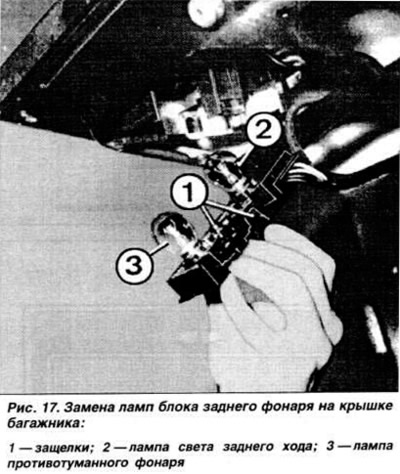

Вынуть держатель с лампами, нажав на две защелки 1 (рис. 17). Блок фонаря на крыле. Открыть крышку багажника.

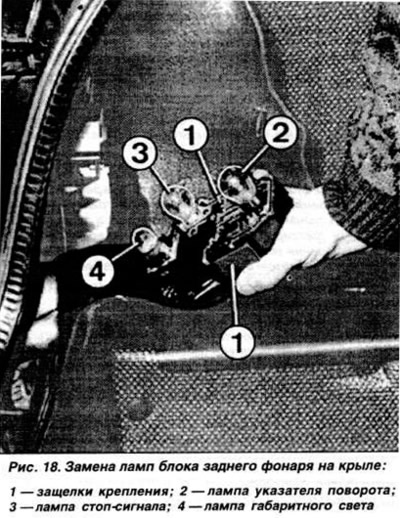

Вынуть держатель с лампами, нажав на две защелки 1 (рис. 18).



Замена лампы плафона



Осторожно снять рассеиватель плафона отверткой, вставленной в щель между рассеивателем и корпусом плафона.
