Схемы электрооборудования автомобилей с двигателем «RP» и системой впрыска «Mono-Jetromc»
Электрооборудование. Электрические схемы. Фольксваген Пассат B4

Главная > Passat > Пассат B4 > Электрооборудование > Электрические схемы > Схемы электрооборудования автомобилей с двигателем «RP» и системой впрыска «Mono-Jetromc»
            0


Особенности схемы электрооборудования автомобилей с двигателем «RP» и системой впрыска топлива «Mono-Jetronic».

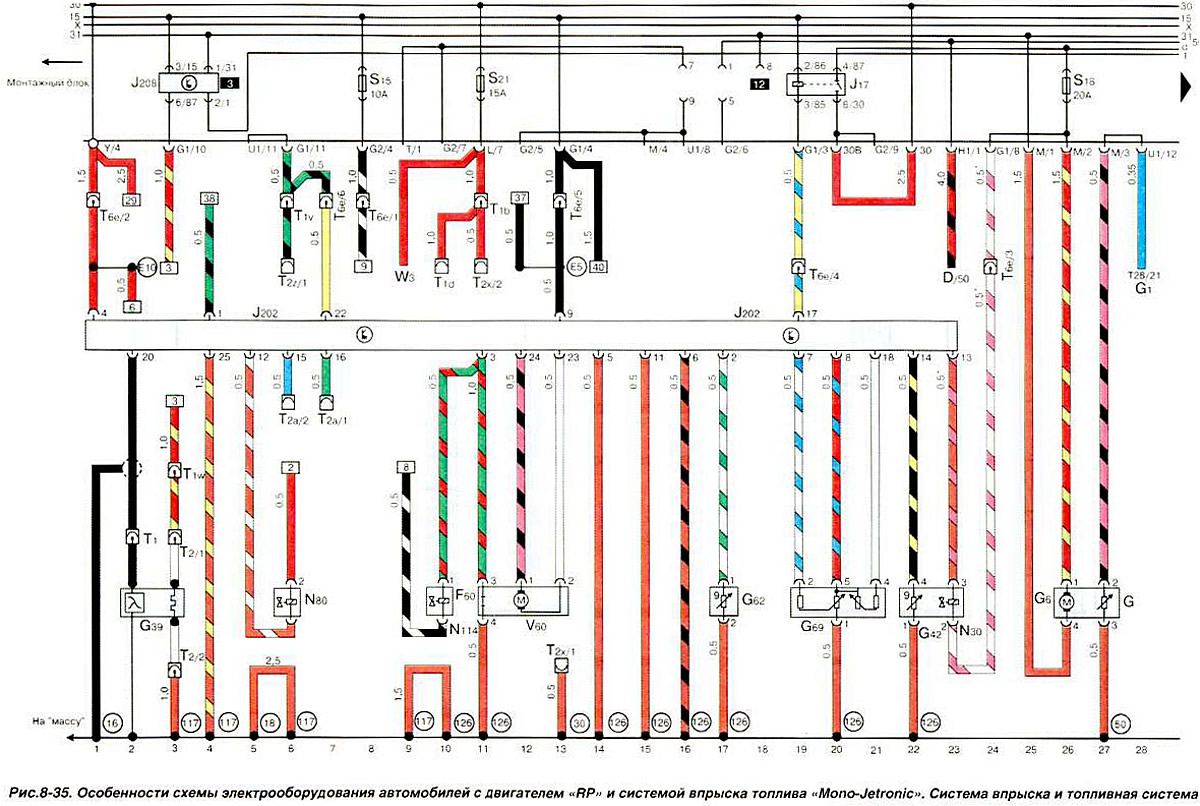

Рис. 8-35. Система впрыска и топливная система:


Открыть большую картинку в новом окне »

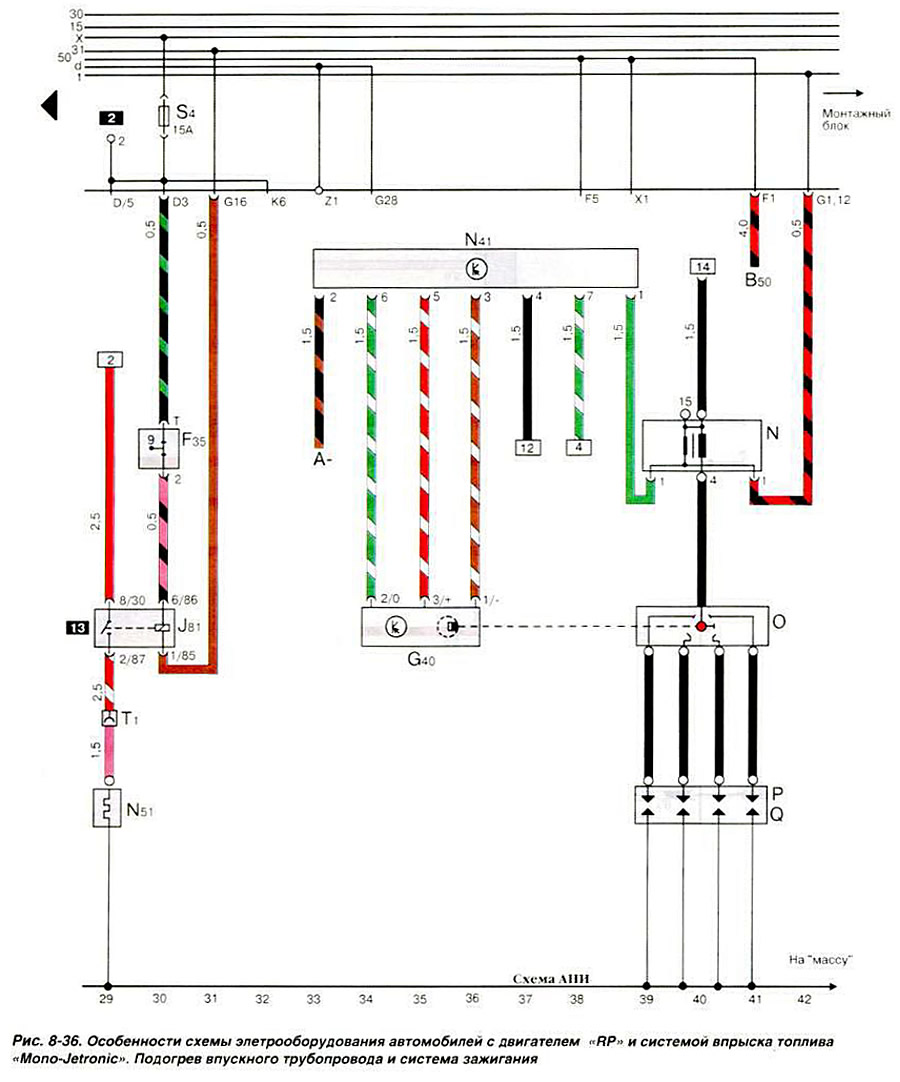

Рис. 8-36. Подогрев впускного трубопровода и система зажигания:


Открыть большую картинку в новом окне »
