Схема электрооборудования автомобиля «Passat» с двигателем «РВ»
Электрооборудование. Электрические схемы. Фольксваген Пассат B4

Главная > Passat > Пассат B4 > Электрооборудование > Электрические схемы > Схема электрооборудования автомобиля «Passat» с двигателем «РВ»
            0

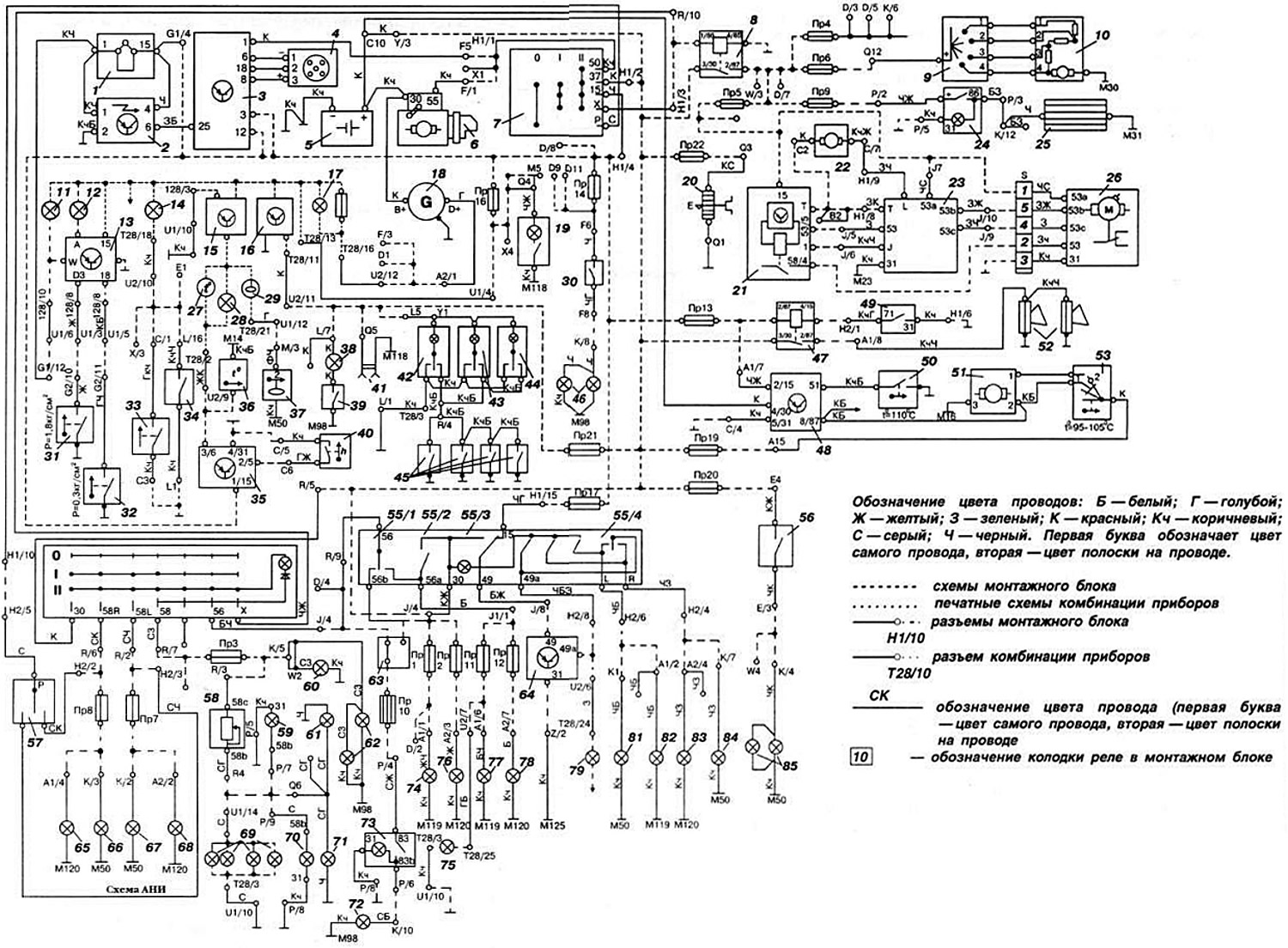

Рис. 8-8. Схема электрооборудования автомобиля «Passat» с двигателем «РВ»:




Открыть большую картинку в новом окне »
1 — катушка зажигания; 2 — коммутатор зажигания; 3 — контроллер «Digifant»; 4 — датчик-распределитель; 5 — аккумуляторная батарея; 6 — стартер; 7 — выключатель зажигания; 8 — реле питания «X»; 9 — переключатель вентилятора отопителя; 10 — вентилятор отопителя; 11 — тахометр; 12 — контрольная лампа давления масла; 13 — блок контроля давления масла; 14 — контрольная лампа уровня тормозной жидкости и стояночного тормоза; 15 — стабилизатор напряжения; 16 — бортовой компьютер; 17 — контрольная лампа заряда аккумуляторной батареи; 18 — генератор; 19 — лампа освещения вещевого ящика; 20 — прикуриватель; 21 — прерыватель стеклоочистителя; 22 — омыватель ветрового стекла; 23 — переключатель стеклоочистителя; 24 — выключатель обогревателя ветрового стекла; 25 — элемент обогрева заднего стекла; 26 — электродвигатель стеклоочистителя; 27 — указатель температуры охлаждающей жидкости; 28 — контрольная лампа температуры охлаждающей жидкости; 29 — указатель уровня топлива; 30 — выключатель света заднего хода; 31, 32 — датчики давления масла; 33 — датчик уровня тормозной жидкости; 34 — выключатель контрольной лампы стояночного тормоза; 35 блок контроля охлаждающей жидкости; 36 — датчик температуры охлаждающей жидкости; 37 — датчик уровня топлива; 38 лампа освещения багажного отделения; 39 — выключатель освещения багажного отделения; 40 — датчик уровня охлаждающей жидкости; 41 — разъем для радиоприемника; 42 — передний плафон; 43, 44 — задние плафоны; 45 выключатели плафонов в стойках дверей; 46 — лампы фонарей заднего хода; 47 — реле звуковых сигналов; 48 — реле времени включения вентилятора системы охлаждения; 49 — выключатель звуковых сигналов; 50 — термовыключатель; 51 — вентилятор системы охлаждения; 52 — звуковые сигналы; 53 — термовыключатель; 54 — переключатель наружного освещения; 55/1 — переключатель света фар; 55/2 — выключатель сигнализации дальним светом фар; 55/3 — выключатель аварийной сигнализации; 55/4 — переключатель указателей поворота; 56 — выключатель стоп-сигналов; 57 — переключатель стояночных огней; 58 — регулятор освещения приборов; 59 — лампа подсветки выключателя элемента обогрева заднего стекла; 60 — лампа освещения пепельницы; 61 — лампа освещения прикуривателя; 62 — лампы освещения номерного знака; 63 — место установки реле питания АБС тормозов; 64 — прерыватель указателей поворота; 65 лампа левого переднего габаритного огня; 66 — лампа левого заднего габаритного огня; 67 — пампа правого заднего габаритного огня; 68 — лампа правого переднего габаритного огня; 69 — лампы освещения приборов; 70 — лампа подсветки выключателя задних противотуманных огней; 71 — пампа освещения панели управления отопителем; 72 — лампа заднего противотуманного фонаря; 73 — выключатель заднего противотуманного фонаря; 74 — левая нить ближнего света; 75 — контрольная лампа дальнего света; 76 — правая нить ближнего света; 77 — левая нить дальнего света фар; 78 — правая нить дальнего света фар; 79 — контрольная лампа указателей поворота; 80 — к выводу питания комбинации приборов; 81, 82 — лампы левых переднего и заднего указателей поворота; 83, 84 — лампы правых переднего и заднего указателей поворота; 85 — лампы стоп-сигналов.


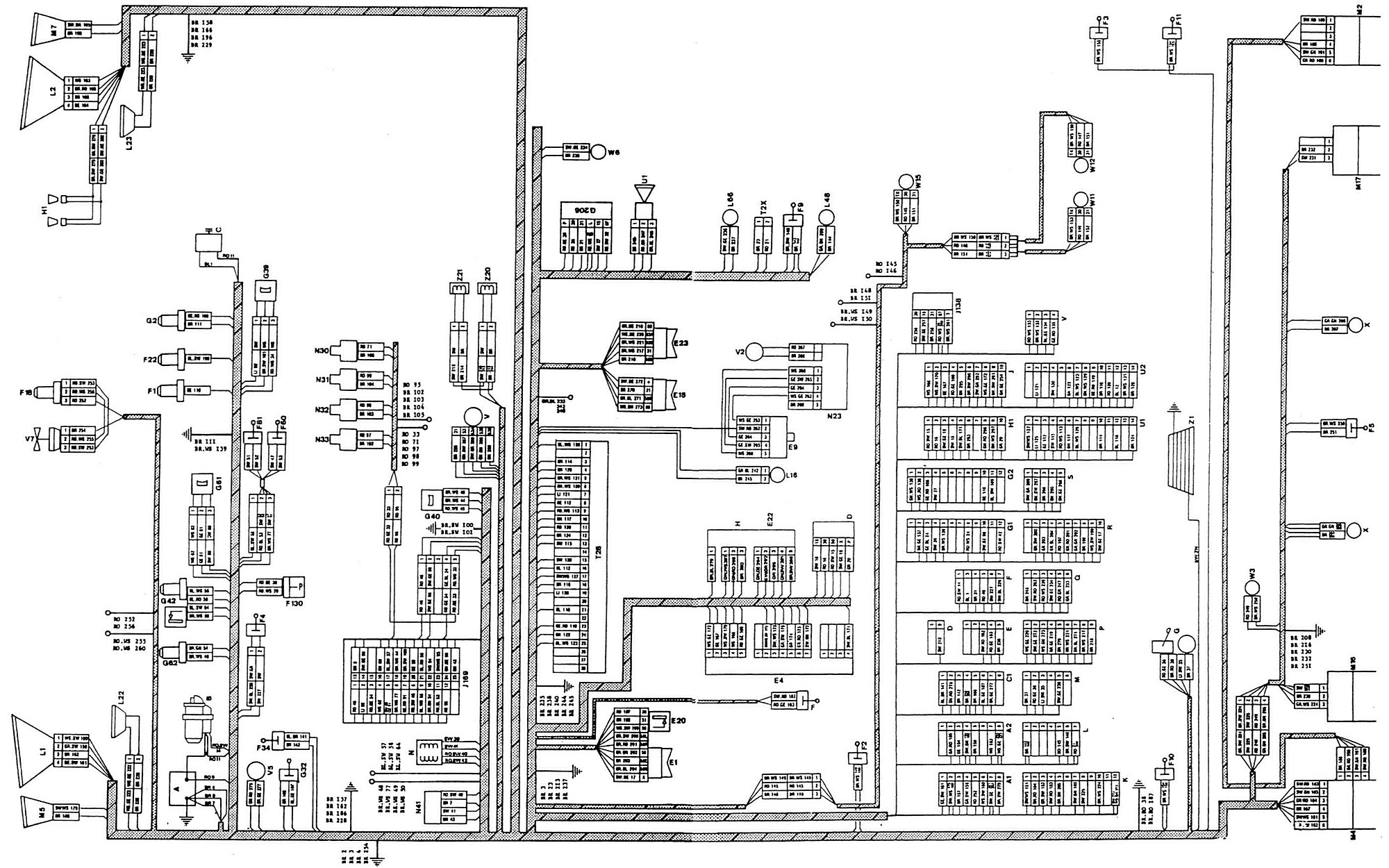

Рис. 8-34. Схема электрооборудования автомобилей «Passat» с двигателем «РВ»




Открыть большую картинку в новом окне »
