Регулировка натяжения ремня привода генератора
Электрооборудование. Силовые устройства. Фольксваген Пассат B4

Примечание. Нормальный прогиб ремня при нажатии большим пальцем на наиболее длинную ветвь ремня составляет 2 мм для нового ремня и 5 мм для проработавшего ремня.

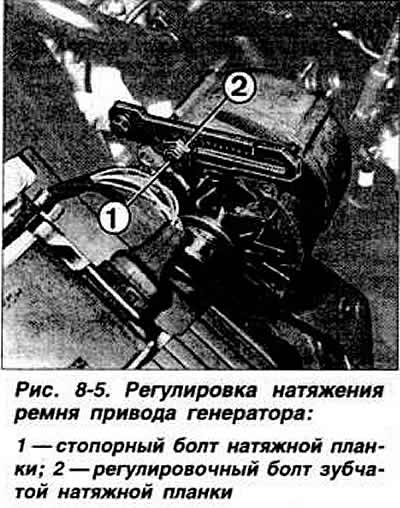

Ослабить болты кронштейна и натяжной планки генератора так, чтобы генератор поворачивался под действием собственного веса (рис. 8-5).



На генераторе с зубчатой натяжной планкой регулировать натяжение ремня, поворачивая болт натяжной планки динамометрическим ключом моментом 8 Н·м для нового ремня и 4 Н·м для проработавшего ремня. На генераторе с гладкой натяжной планкой регулировать натяжение ремня рычагом, вставленным между блоком двигателя и генератором. Затянуть болты крепления генератора и снова проверить натяжение ремня.
