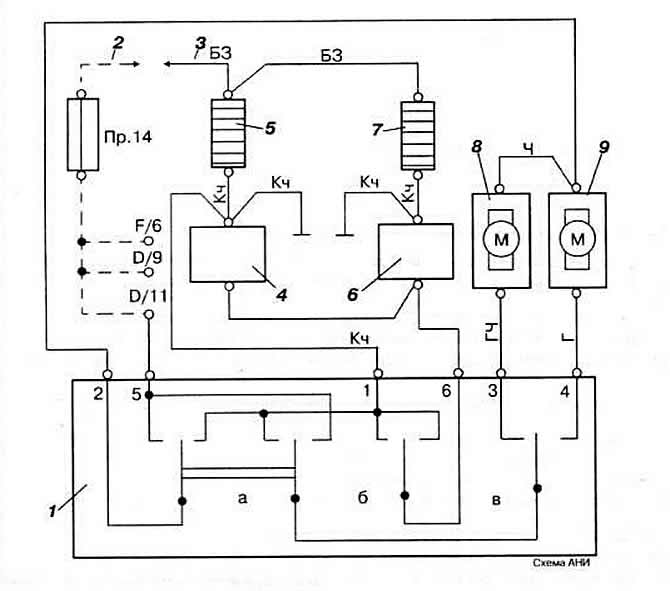

Рис. 8-30. Схема регулировки и подогрева наружных зеркал заднего вида:
1 — блок переключателей (а — включено; б — регулировка; в — переключение на правое или левое зеркало);
2 — к выводу 15 выключателя зажигания;
3 — к цепи питания обогрева заднего стекла;
4 — электромагнитная муфта привода левого зеркала;
5 — элемент подогрева левого зеркала;
6 — электромагнитная муфта привода правого зеркала;
7 — элемент подогрева правого зеркала;
8 — электродвигатель привода правого зеркала;
9 — электродвигатель привода левого зеркала. Обозначение цвета проводов см. рис. 8-8.
