Снятие и установка телескопических стоек и пружин передней подвески
Шасси. Подвеска. Фольксваген Пассат B4

Главная > Passat > Пассат B4 > Шасси > Подвеска > Снятие и установка телескопических стоек и пружин передней подвески
            0


Для снятия поднять переднюю часть автомобиля. установить ее на подставку и снять переднее колесо. Отвернуть гайку крепления верхней опоры стойки к кузову, придерживая шток стойки шестигранным ключом, вставленным в углубление на торце штока (рис. 5-2). Нанести метки положения болтов крепления телескопической стойки к поворотному кулаку и отвернуть болты. Снять телескопическую стойку с автомобиля С помощью специального приспособления зажать телескопическую стойку в тисках. Отвернуть гайку со штока стойки. Сжать пружину подвески универсальным приспособлением для сжатия пружин и отвернуть верхнюю гайку. Снять верхнюю опору стойки, чашку пружины и шайбу со штока стойки. Снять пружину подвески. Снять со штока стойки буфер хода сжатия и втулку.

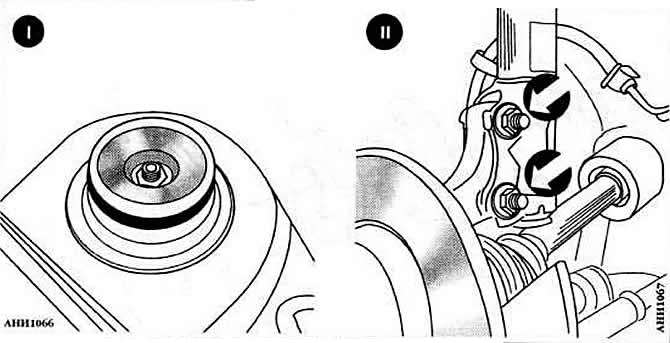

Рис. 5-2. Крепления телескопической стойки:
I — верхнее;
II — нижнее.
Стрелкой показаны болты крепления стойки к поворотному кулаку


При установке надеть на шток стойки втулку и буфер хода сжатия. Вытянуть до отказа шток стойки. Сжать пружину подвески и надеть ее на телескопическую стойку Установить на шток стойки шайбу, чашку пружины, затем верхнюю опору телескопической стойки, проверив состояние опоры. Навернуть гайку на шток стойки и затянуть ее требуемым моментом. Снять приспособление для сжатия пружин. следя за правильной установкой концов пружины в опоры. Установить телескопическую стойку на автомобиль. Завернуть болты крепления телескопической стойки к поворотному кулаку по ранее нанесенным меткам или отрегулировать угол развала передних колес.

В случае замены телескопических стоек проверить угол схождения передних колес.
