Регулировка углов установки передних колес
Шасси. Подвеска автомобиля. Фольксваген Пассат B4

Главная > Passat > Пассат B4 > Шасси > Подвеска автомобиля > Регулировка углов установки передних колес
            0

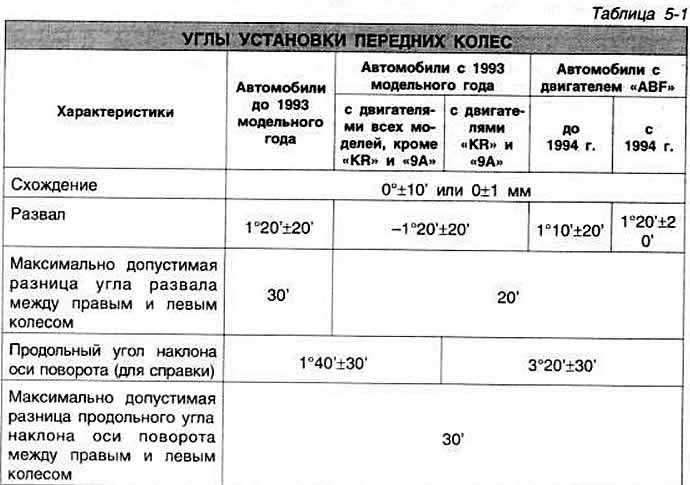

Углы установки передних колес (табл. 5-1) проверяются на автомобиле в снаряженном состоянии с нормальным давлением в шинах, при отсутствии чрезмерных люфтов в рулевом управлении.



Перец проверкой и регулировкой углов установки колес необходимо:
  • установить автомобиль в снаряженном состоянии на ровную площадку;
  • убедиться, что размеры, степень износа шин и давление в них одинаковы для обоих колес;
  • убедиться в исправном состоянии резиновых опор передней подвески, в отсутствии больших люфтов шаровых шарниров и подшипников;
  • при необходимости устранить торцевое биение ободьев колес.

Регулировка углов развала колес производится заменой болтов крепления телескопической стойки к поворотному кулаку болтами меньшего диаметра.

Убедиться, что нарушение регулировки угла развала произошло не по причине повреждения какой-либо детали передней подвески.

Заменить верхний болт крепления телескопической стойки диаметром 12 мм болтом диаметром 11 мм марки VAG. Отрегулировать угол развала колеса перемещением болта крепления в отверстиях стойки и поворотного кулака, что обеспечивает изменение угла развала примерно на 1°. Если заменой верхнего болта получить нужную величину угла развала не удалось, заменить нижний болт крепления и повторить регулировку. Для регулировки схождения передних колес установить рулевое колесо в положение прямолинейного движения автомобиля. проверить и при необходимости отрегулировать схождение колес.

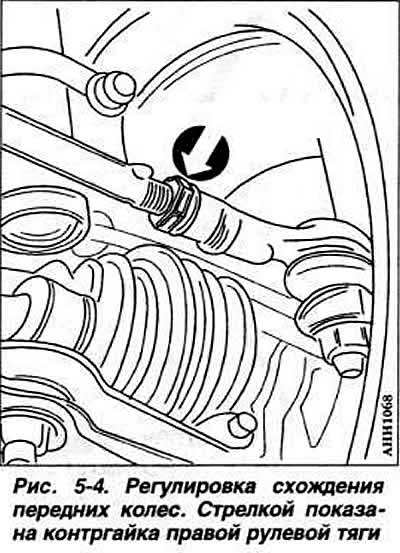

Ослабить затяжку контргайки правой рулевой тяги (рис. 5-4) и вращением рулевой тяги добиться нужной величины угла схождения, следя за тем, чтобы не перекручивался защитный чехол шарового шарнира.

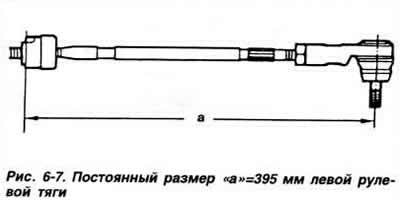

Не регулировать сход с помощью левой рулевой тяги, т. к. размер а=395 мм должен оставаться постоянным (рис. 6-7).
