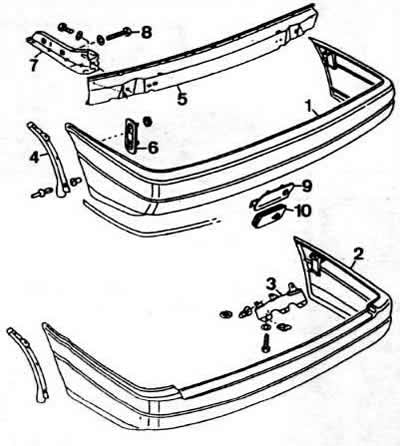

Рис. 9-30. Детали заднего бампера:
1 — задний бампер автомобилей с кузовом «седан»;
2 — задний бампер автомобилей с кузовом «универсал»;
3 — усилитель;
4 — защитная накладка;
5 — балка;
6 — боковая направляющая;
7 — кронштейн;
8 — болт крепления (в багажном отделении);
9 — заглушка на автомобилях со сцепным устройством для буксировки прицепа;
10 — заглушка места установки сцепного устройства.
Поднять заднюю часть автомобиля и установить на подставки.

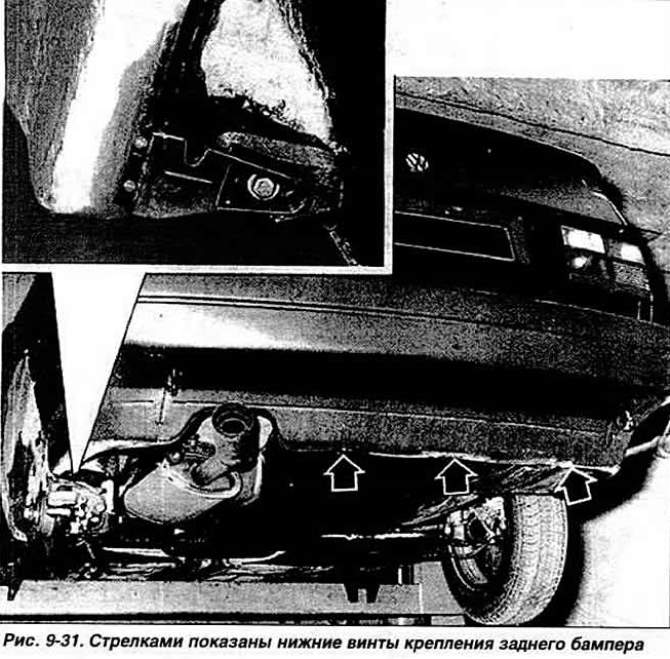

Поддерживая бампер, отвернуть пять винтов нижнего крепления бампера (рис. 9-31).
Снять бампер, потянув его на себя и стараясь не повредить лакокрасочное покрытие автомобиля. Установить бампер в порядке, обратном снятию. При пробной поездке по неровному дорожному покрытию убедиться в отсутствии вибрации бампера.
