Снятие и установка панели приборов
Кузов. Элементы кузова. Фольксваген Пассат B4

Главная > Passat > Пассат B4 > Кузов > Элементы кузова > Снятие и установка панели приборов
            0

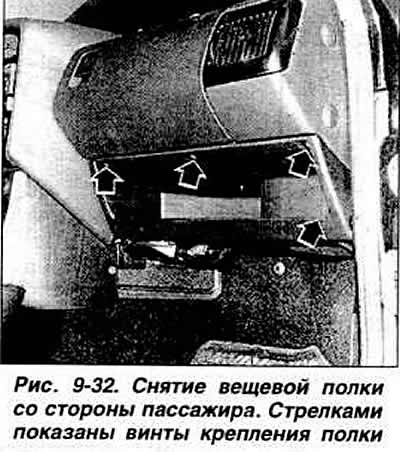

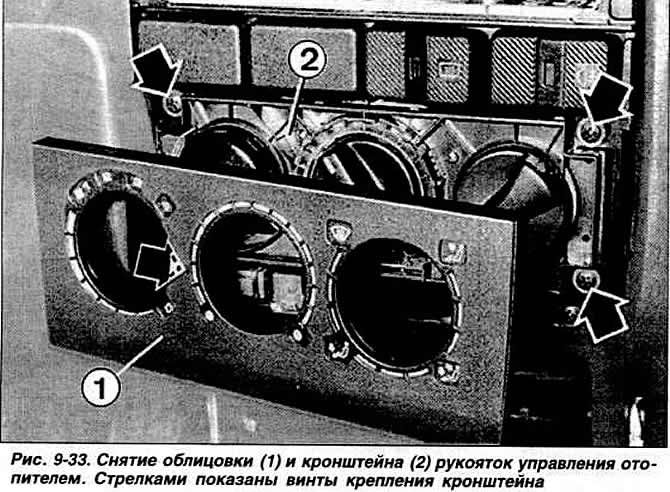

Для снятия отсоединить провод от минусовой клеммы аккумуляторной батареи. Снять рулевое колесо. Снять комбинацию приборов, как указано в разделе «Электрооборудование» Снять рукоятку рычага переключения передач и отсоединить чехол рычага переключения передач. Снять центральную консоль, приподняв ее за заднюю кромку и потянув в направлении задней части автомобиля. Снять вещевую полку со стороны пассажира, отвернув винты крепления (рис. 9-32) и вынув из гнезда штифт крепления с правой стороны полки. Снять облицовку кронштейна рукояток управления отопителем салона (рис. 9-33).





Отвернуть винты крепления кронштейна рукояток управления отопителем и снять ее с панели приборов. Высверлить болты крепления вала рулевого управления и отсоединить вал от щита передка кузова. Подвесить вал рулевого управления проволочным крючком для разгрузки нижнего карданного шарнира вала.

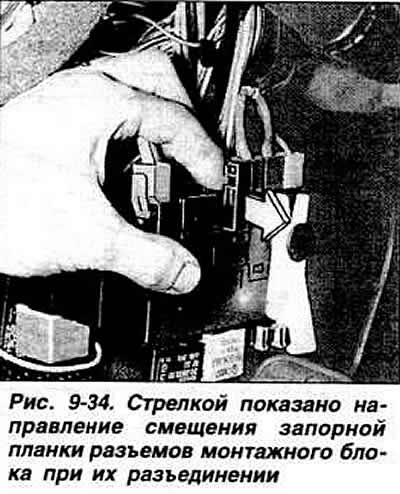

Откинуть монтажный блок для доступа к его разъемам. Сдвинуть запорную планку разъемов монтажного блока (рис. 9-34). Отсоединить от монтажного блока разъемы проводов, идущих от панели приборов, предварительно нанеся на разъемы метки, чтобы не переставить их местами при последующем соединении. Отвернуть винты крепления перемычек соединения с «массой» по обеим сторонам панели приборов. Отсоединить разъемы прикуривателя в середине панели приборов.

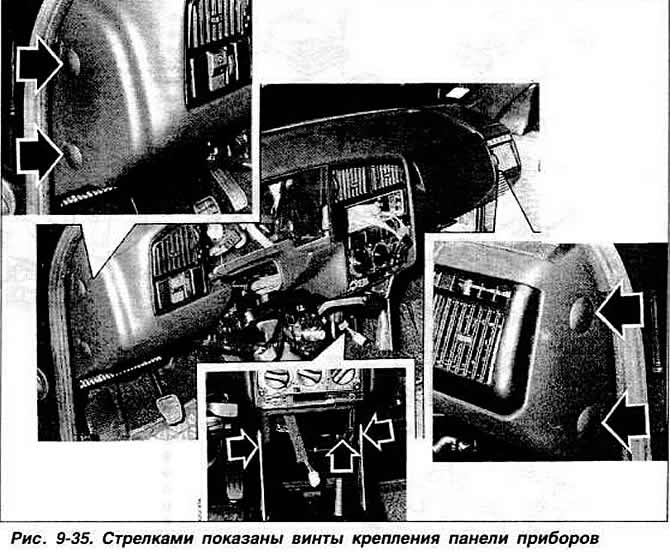

Снять заглушки боковых винтов крепления панели приборов (рис. 9-35) и отвернуть винты. Отвернуть винты крепления средней части панели приборов (рис. 9-35). Отсоединить защелки крепления воздуховода, отвернуть винт, расположенный между двумя упорами панели приборов. Отвернуть передний винт упоров и откинуть панель приборов к себе. Осторожно снять панель приборов, потянув ее на себя.



При установке убедиться, что гибкий вал привода спидометра отсоединен от держателя в моторном отделении. Установить на место панель приборов, следя за тем, чтобы штифты панели вошли в гнезда. Убедиться в правильном положении направляющего воздуховода и кожухов. Установить защелки крепления направляющего воздуховода и завернуть винт его крепления. Завернуть боковые винты панели приборов. Установить упоры и закрепить на них панель приборов. По ранее нанесенным меткам присоединить разъемы монтажного блока и сдвинуть на место запорную планку разъемов. Присоединить обе перемычки соединения панели приборов с «массой». Присоединить разъемы прикуривателя в средней части панели приборов. Установить на место монтажный блок. Установить на место кронштейн рукояток управления отопителем и облицовку. Установить центральную консоль, чехол рычага переключения передач и рукоятку рычага, установив две проставки. Установить вещевую полку со стороны пассажира. Установить крышку монтажного блока. Установить комбинацию приборов, как указано в разделе «Электрооборудование». Установить на место вал рулевого управления и крепить его новыми болтами к щиту передка кузова. Установить рулевое колесо и затянуть гайку его крепления моментом 4 кгс·м. Установить заглушки боковых винтов крепления панели приборов.

Присоединить провод к минусовой клемме аккумуляторной батареи.
