Опрос запоминающего устройства для кодов неисправностей
Силовой агрегат. Система впрыскивания бензина. Фольксваген Пассат B3

Главная > Passat > Пассат B3 > Силовой агрегат > Система впрыскивания бензина > Опрос запоминающего устройства для кодов неисправностей
            0


Mono-Jetronic, Mono-Motronic до 9/93


Электроника блока управления позволяет распознавать неисправности в системе впрыскивания. После первого же возникновения неисправностей их коды сохраняются в запоминающем устройстве. Одновременно на щитке приборов загорается сигнализатор, который показывает, что в запоминающее устройство поступил код неисправности. Даже если неисправность возникла лишь однажды, например, при неплотном контакте, ее код также сохраняется в запоминающем устройстве.

Выдача кодов неисправностей в виде последовательности импульсов света





Запоминающее устройство для кодов неисправностей опрашивается путем подключения диагностического тестера V.A.G. к штекеру, расположенному под гофрированным чехлом перед рычагом переключения передач. Обратить внимание на указания руководства по работе с диагностическим тестером.

Если диагностический тестер отсутствует, опрос запоминающего устройства для кодов неисправностей с 4/89 можно также выполнить с помощью лампы на полупроводниковых диодах.

Проверить предохранитель № 18 в коробке предохранителей, при необходимости предохранитель заменить.




Лампу на полупроводниковых диодах, например V.A.G. 1527, подключить, как показано на рисунке, к расположенным в нише для ног со стороны водителя проверочным гнездам -А-(черное) и -В- (коричневое).

Запустить двигатель и оставить работать на холостом ходу. При опросе запоминающего устройства нельзя давать газ, иначе код в виде последовательности импульсов света будет стерт.

Внимание: Если двигатель из-за неисправностей в системе впрыскивания не запускается, включить примерно на 6 секунд стартер. Не выключая после этого зажигание, опросить запоминающее устройство.

Вспомогательные штекеры -С- и -D- соединить не менее, чем на 5 секунд, и снова разъединить. Свечение светодиода должно перейти в мигание.

Каждый код в виде последовательности импульсов света состоит из четырех групп световых импульсов. Между группами световых импульсов имеются паузы продолжительностью примерно 2,5 с.

Коды неисправностей считываются путем определения числа (количества) импульсов света внутри каждой группы.

Считать код неисправности в виде последовательности импульсов света и записать. Если выдается последовательность импульсов света в виде 44-4-4, то запоминающее устройство не содержит кодов неисправностей и проверка на этом закончена.


Если выдается код неисправности, его следует записать. Процесс считывания кодов неисправностей продолжать до тех пор, пока не появится код 0-0-0-0 (конец выдачи кодов — ENDE). Для повторения процесса считывания кодов следует или вставить не менее, чем на 5 секунд, предохранитель в реле топливного насоса, или соединить не менее, чем на 5 секунд, штекеры -С- и -D-.

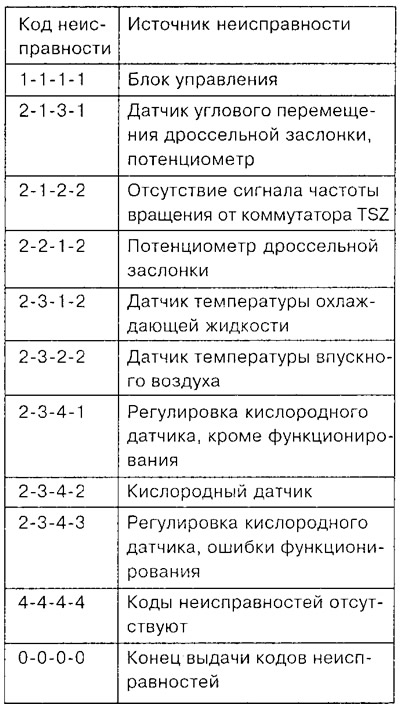

По таблице кодов неисправностей определить неисправность и устранить ее.

Стирание содержания запоминающего устройства для кодов неисправностей



Зажигание выключить.

Соединить штекеры -С- и -D-.

Включить зажигание и не выключать в течение не менее пяти секунд. При этом коды неисправностей в запоминающем устройстве стираются.
