Снятие
Снять головку цилиндров, см. выше.
Внимание: Если детали привода клапанов используются повторно. они должны устанавливаться на свои прежние места. Чтобы не произошло перестановки деталей местами, рекомендуется приготовить соответствующую укладочную доску.
Снять распределительный вал, см. выше.
Тарельчатые толкатели маркировать и вытащить.
Внимание: Тарельчатые толкатели укладывать рабочей поверхностью (сторона распределительного вала) вниз.

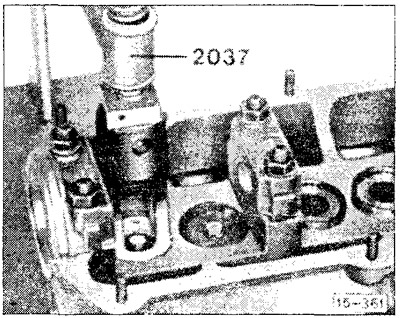

Снять пружины клапанов. В мастерских для этого используется специальный инструмент (VW2037). Сухари, а вместе с ними клапаны и пружины клапанов можно снять также с помощью стандартного съемника пружин клапанов. Для этого прежде всего должны быть сняты, в зависимости от обстоятельств, впускные или выпускные патрубки. Если пружины клапанов сжимаются приспособлением HAZET 2577-2, предварительно со стороны камеры сгорания подложить тряпку, чтобы клапаны не могли упасть вниз.
Сжать пружины клапана и вынуть сухари. Снять верхнюю тарелку пружин клапана и пружины. Клапан вынуть.
Снять маслосъемный колпачок, см. ниже.

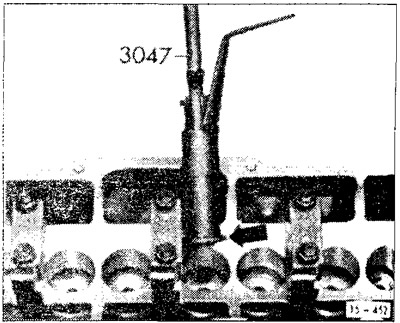

Нижние тарелки пружин клапанов (стрелка) снять с помощью специального инструмента VW-3047 или HAZET 791-5/791-2.
Установка
Перед установкой клапанов проверить и при необходимости выполнить чистовую обработку или притирку седел клапанов, см.ниже.
Внимание: Новые тарелки пружин клапанов у нижнего края отверстия для сухарей местами имеют очень острые кромки. Такие кромки могут повредить (поцарапать) стержни клапанов. Поврежденные клапаны заменить, с тарелок пружин клапанов перед установкой удалить острые кромки.

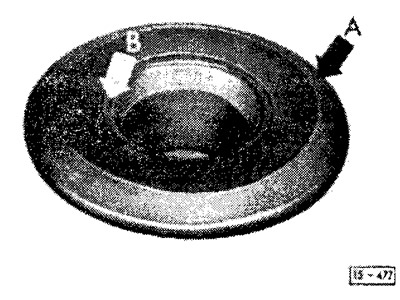

Вставить нижнюю тарелку пружин клапана. Тарелки пружин клапанов имеют снаружи широкую фаску -А- и фаску внутри (стрелка В).
Удалить острые кромки с поверхности стержня клапана, контактирующей с сухарями.
Для повышения надежности обязательно заменить маслосъемные колпачки стержней клапанов.
Стержень клапана легко смазать и вставить клапан.
Одеть новый маслосъемный колпачок, смотри ниже.
Внимание: Если выполнять сборку без пластмассовой направляющей втулки, то маслосъемные колпачки повреждаются. Двигатель будет расходовать много масла!
Установить пружины и верхнюю тарелку пружин клапана. Если пружины клапана заменяются, то только обе одновременно.
Пружины клапана сжать с помощью съемника пружин клапанов и вставить сухари так, чтобы они залегли в пазах стержня клапана. Съемник пружин ослабить и вставить следующий клапан. Не перепутать местами выпускной и впускной клапаны.
Все тарельчатые толкатели смазать моторным маслом и в соответствии с маркировкой вставить в отверстия.
Установить распределительный вал, см. выше.
Заменить уплотнительную прокладку головки цилиндров, установить головку цилиндров, см. выше.
