Отопитель с автоматическим управлением (Thermotronic)
Общая информация. Инструкция по эксплуатации. Фольксваген Пассат B3

Главная > Passat > Пассат B3 > Общая информация > Инструкция по эксплуатации > Отопитель с автоматическим управлением (Thermotronic)
            0


При автоматическом управлении отопителем нужная температура салона достигается в кратчайшие сроки и поддерживается на постоянном уровне. Температурные датчики снаружи и внутри постоянно измеряют температуру и передают данные на электронный модуль, который регулирует температуру в соответствии с показаниями датчиков. Учитывается также и сильное солнечное излучение.

При автоматическом управлении отопителем нет необходимости постоянно следить за температурой в салоне - достаточно установить желаемое ее значение (см. ниже).

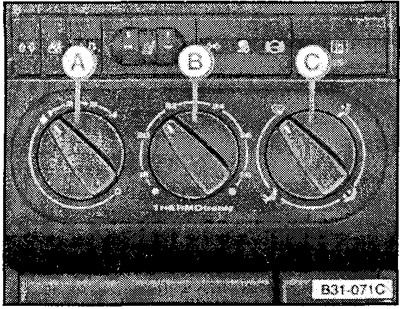

Ручки управления отопителем





Ручка А - Переключатель режимов работы вентилятора и регулятор подачи наружного воздуха

Может быть установлено 4 фиксированных режима (скорости) работы вентилятора. В положении рукоятки между 1 и 0 происходит плавное регулирование подачи наружного воздуха в салон.

В положении 0 подача наружного воздуха закрыта, вентилятор отключен. В этом режиме загрязненный воздух снаружи не проникает в салон, но поскольку при этом могут запотевать окна, отключать подачу наружного воздуха рекомендуется лишь на короткое время.

В автомобилях, имеющих фильтр на воздухозаборнике отопителя, режим О необходим только для защиты от газообразных загрязнений воздуха (запах) -пыль, сажа и т.п. задерживаются фильтром.


Ручка В - Регулятор температуры

При повороте по часовой стрелке температура повышается, против часовой стрелки - понижается.

Ручка С - Регулятор распределения воздуха

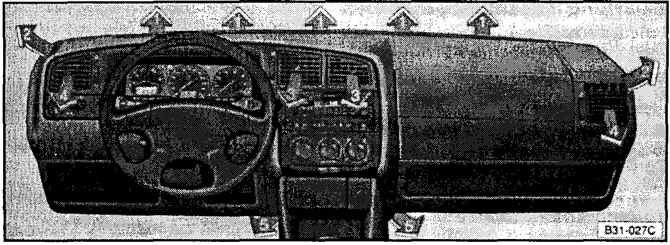

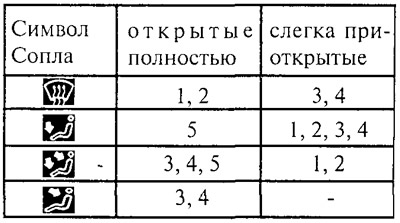

В зависимости от положения этой ручки поступающий в салон воздух направляется в те или иные вентиляционные решетки и сопла (см. таблицу) и рисунок В31-027С.



Вентиляционные решетки и сопла





Температура воздуха, поступающего через отопитель к вентиляционным решеткам, регулируется с помощью ручки В, а распределение потока воздуха между решетками (соплами) - ручкой С. Решетки 3 и 4 дополнительно можно открывать и закрывать: поворотом расположенной сбоку от решетки ручки вверх решетка открывается, поворотом вниз - закрывается.


Для изменения вертикального направления воздушного потока решетки 3 и 4 можно поворачивать вверх и вниз.

Для изменения горизонтального направления воздушного потока нужно переместить ручку, расположенную в середине соответствующей решетки.

Задние нижние сопла (у ног задних пассажиров) открываются одновременно с соплами 5.

Освобождение от изморози лобового и боковых стекол:


  • Установить ручку А в позицию 3
  • Повернуть ручки В и С по часовой стрелке до упора.
  • Закрыть решетку 3.
  • Теплый воздух может быть дополнительно направлен на боковые стекла через решетки 4.

Предохранение лобового и боковых стекол от запотевания:


Если при сильной влажности (например, во время дождя) стекла запотевают, рекомендуется установить следующий режим:
  • Ручку А установить в позицию 2 или 3
  • Ручку В, в случае необходимости, установить в среднее положение (режим обогрева)
  • Регулятор С установить в положение
  • Закрыть решетку 3
  • Через решетки 4 на боковые стекла может быть дополнительно направлен теплый воздух.

Быстрый и умеренный обогрев салона


После того, как стекла отогрелись, рекомендуется следующий режим:


  • Установить ручку А в позицию 2
  • Ручкой В установить желаемую температуру воздуха (Ориентировочное значение около 22)
  • Ручку С установить в положение . В этом случае установка работает с максимальной эффективностью
  • Закрыть решетку 3
  • Отрегулировать желаемые мощность и направление потока теплого воздуха, выходящего из решеток 4.

Вентиляция (без обогрева салона)


  • Ручкой А установить желаемую интенсивность вентиляции (скорость вентилятора)
  • Ручку В повернуть против часовой стрелки до упора
  • Ручку С установить в положение
  • Открыть решетки 3 и 4.

При необходимости ручку С можно установить и в любое другое положение.

Общие указания


Чтобы отопление и вентиляция работали безукоризненно, входное отверстие перед лобовым стеклом должно быть свободно ото льда, снега и листьев.


Ручки В и С обеспечивают плавную регулировку и могут быть установлены в любое положение; ручка А имеет фиксированные положения 1-4.

Во избежание запотевания стекол при низкой скорости движения всегда включайте вентилятор отопителя на низкую или среднюю скорость..

Обогрев зависит от температуры охлаждающей жидкости - полная мощность отопителя может быть достигнута только при прогретом двигателе.

Вытяжная вентиляция осуществляется через отверстия в задней части салона, доступ к которым должен быть свободен. По этой причине в автомобиле Limousine не должна быть закрыта багажом щель между багажной полкой и задним стеклом, а в автомобиле Variant не рекомендуется сильно загружать задние углы багажного отсека. Кроме того, на моделях со складной полкой грузом не должны быть закрыты щели между полкой и боковыми консолями полки.
