Снятие и установка / регулировка форсунок стеклоомывателей
Электрооборудование. Система стеклоочистителей. Фольксваген Пассат B3

Главная > Passat > Пассат B3 > Электрооборудование > Система стеклоочистителей > Снятие и установка / регулировка форсунок стеклоомывателей
            0


Ветровое стекло


Снятие



Открыть капот двигателя.

Снять с форсунки шланг подвода жидкости.

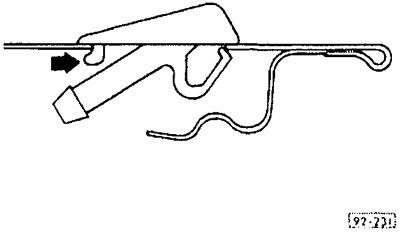

Выступ форсунки нажать в направлении стрелки и движением вверх снять форсунку.

Установка



Сверху вставить форсунку и сдвинуть ее назад, пока она не зафиксируется.

Надеть на форсунку шланг подвода жидкости.

Регулировка

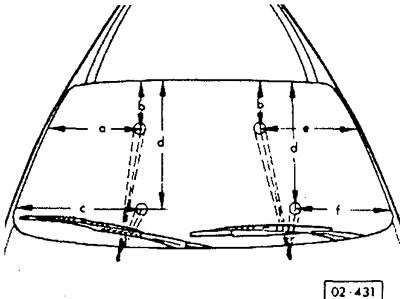

Размеры для регулировки струи форсунки: а = 400 мм, b = 270 мм, с = 520 мм, d = 640 мм, е = 430 мм, f = 400 мм.

Форсунку можно чистить сжатым воздухом.

Заднее стекло: струю форсунки выставить на середину поля стекла.

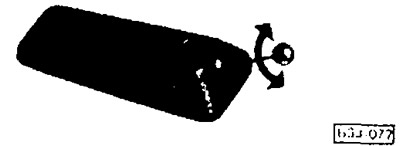

Направления струй форсунок можно при необходимости корректировать штифтом диаметром 0,8 мм. Ни в коем случае не применять иглу. Специализированная мастерская применяет для этого специальный инструмент VW-3125.

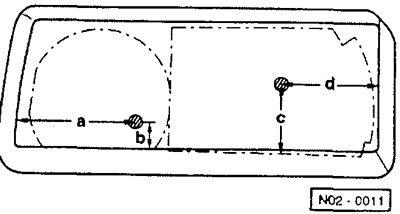

Система очистки фар. Левая фара

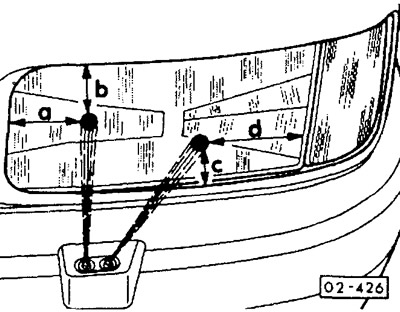

Модели автомобилей до 9/93: размеры для регулировки струи форсунки: а = 85 мм, b = 70 мм, с = 40 мм, d = 110 мм.



Модели автомобилей с 10/93: размеры для регулировки струи форсунки: а = 110 мм, b = 25 мм, с = 60 мм, d = 85 мм.

Специализированная мастерская применяет для регулировки струй специальный инструмент VW-301 9А. Размеры для правой фары зеркальны по отношению к размерам для левой фары.
