Обогрев и регулировка наружных зеркал
Электрооборудование. Электрические схемы. Фольксваген Пассат B3

Главная > Passat > Пассат B3 > Электрооборудование > Электрические схемы > Обогрев и регулировка наружных зеркал
            0

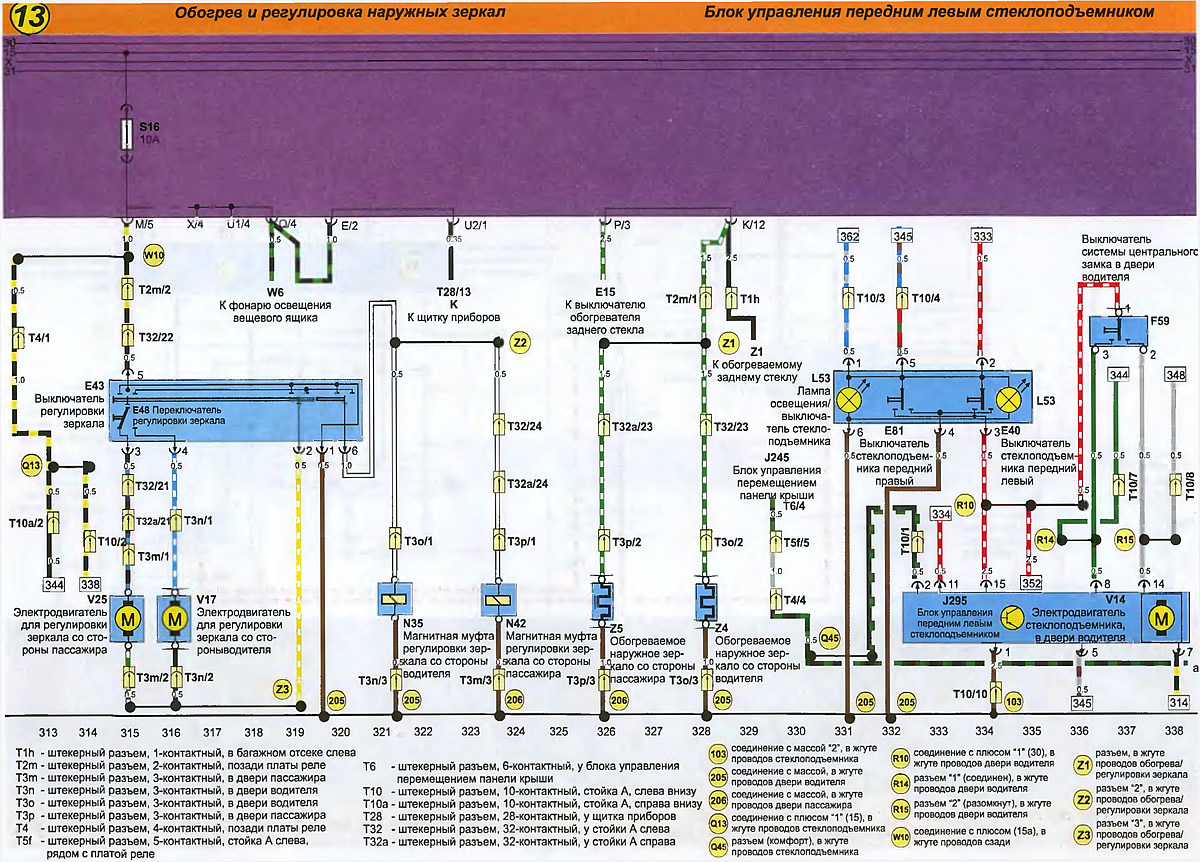

Обогрев и регулировка наружных зеркал
Обогрев и регулировка наружных зеркал


T1h - штекерный разъем, 1-контактный, в багажном отсеке слева
Т2m - штекерный разъем, 2-контактный, позади платы реле
Т3m - штекерный разъем, 3-контактный, в двери пассажира
Т3n - штекерный разъем, 3-контактный, в двери водителя
Т3o - штекерный разъем, 3-контактный, в двери водителя
Т3p - штекерный разъем, 3-контактный, в двери пассажира
Т4 - штекерный разъем, 4-контактный, позади платы реле
T5f - штекерный разъем, 5-контактный, стойка А слева, рядом с платой реле
T6 - штекерный разъем, 6-контактный, у блока управления перемещением панели крыши
T10 - штекерный разъем, 10-контактный, стойка А, слева внизу
Т10a - штекерный разъем, 10-контактный, стойка А, справа внизу
Т28 - штекерный разъем, 28-контактный, у щитка приборов
Т32 - штекерный разъем, 32-контактный, у стойки А слева
Т32a - штекерный разъем, 32-контактный, у стойки А справа

(103) соединение с массой "2", в жгуте проводов стеклоподъемника
(205) соединение с массой, в жгуте проводов двери водителя
(206) соединение с массой, в жгуте проводов двери пассажира
(Q13) соединение с плюсом "1" (15), в жгуте проводов стеклоподъемника


(Q45) разъем (комфорт), в жгуте проводов стеклоподъемника
(R10) соединение с плюсом "1" (30), в жгуте проводов двери водителя
(R14) разъем "1" (соединен), в жгуте проводов двери водителя
(R15) разъем "2" (разомкнут), в жгуте проводов двери водителя
(W10) соединение с плюсом (15а), в жгуте проводов сзади
(Z1) разъем, в жгуте проводов обогрева/ регулировки зеркала
(Z2) разъем "2", в жгуте проводов обогрева/ регулировки зеркала
(Z3) разъем "3", в жгуте проводов обогрева/ регулировки зеркала
