Генератор, стартер, предварительный подогрев впускного трубопровода
Электрооборудование. Электрические схемы. Фольксваген Пассат B3

Главная > Passat > Пассат B3 > Электрооборудование > Электрические схемы > Генератор, стартер, предварительный подогрев впускного трубопровода
            0

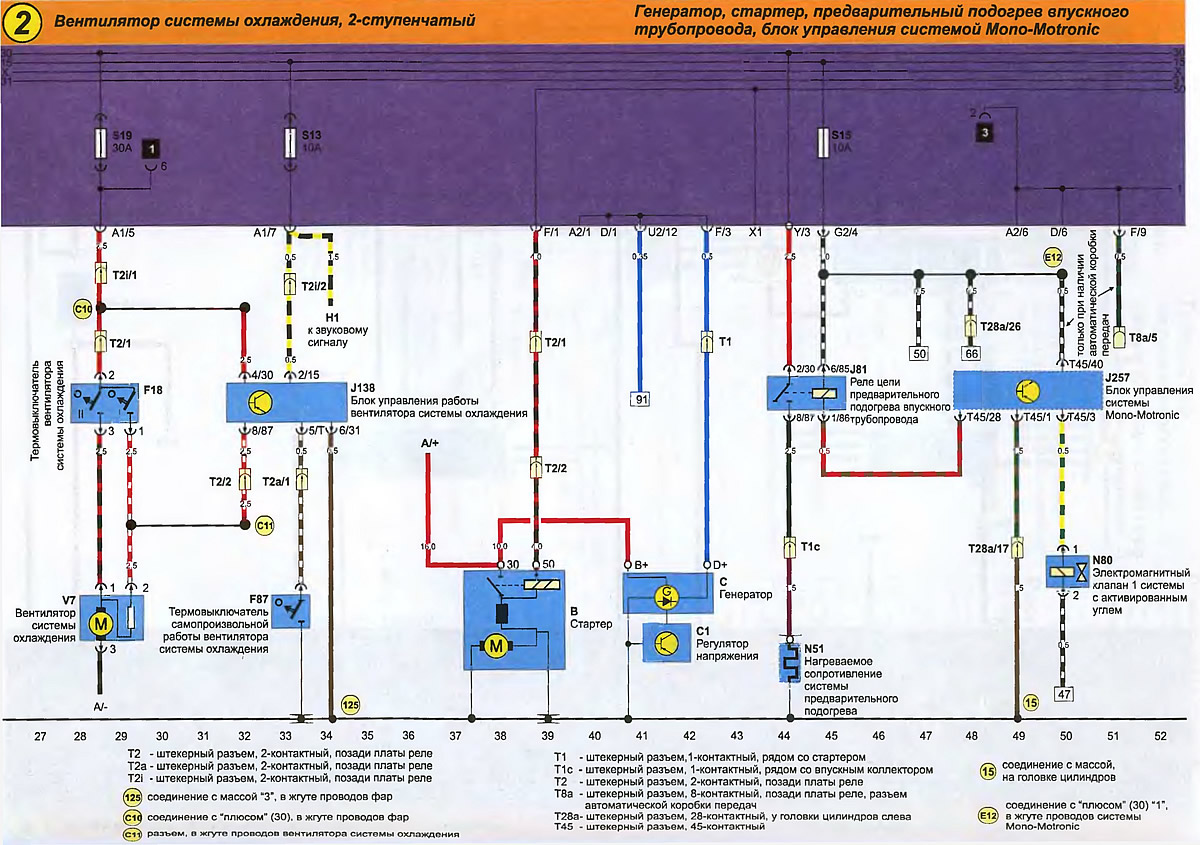

Генератор, стартер, предварительный подогрев впускного трубопровода
Генератор, стартер, предварительный подогрев впускного трубопровода


Т2 - штекерный разъем, 2-контактный, позади платы реле
Т2а - штекерный разъем, 2-контактный, позади платы реле
T2i - штекерный разъем, 2-контактный, позади платы реле

(125) соединение с массой "3", в жгуте проводов фар
(C10) соединение с "плюсом" (30), в жгуте проводов фар
(C11) разъем, в жгуте проводов вентилятора системы охлаждения

Т1 - штекерный разъем, 1-контактный, рядом со стартером
Т1с - штекерный разъем, 1-контактный, рядом со впускным коллектором
Т2 - штекерный разъем, 2-контактный, позади платы реле
Т8а - штекерный разъем, 8-контактный, позади платы реле, разъем автоматической коробки передач
Т28а - штекерный разъем, 28-контактный, у головки цилиндров слева
Т45 - штекерный разъем, 45-контактный

(15) соединение с массой, на головке цилиндров
(E12) соединение с "плюсом" (30) "1", в жгуте проводов системы Mono-Motronic
