Замена / проверка щеток генератора / реле-регулятора
Электрооборудование. Силовые устройства. Фольксваген Пассат B3

Главная > Passat > Пассат B3 > Электрооборудование > Силовые устройства > Замена / проверка щеток генератора / реле-регулятора
            0


В зависимости от исполнения на автомобиль могут устанавливаться генераторы различных фирм. В генераторах фирм BOSCH и VALEO возможно снятие щеток без демонтажа генератора.

Снятие


Отсоединить провод массы (-) аккумулятора.

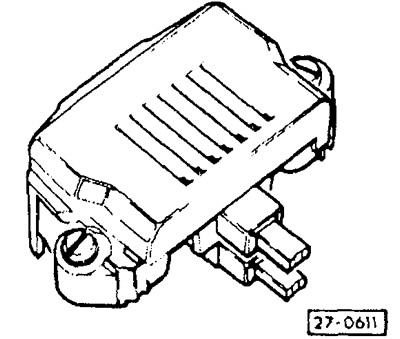

Реле-регулятор BOSCH

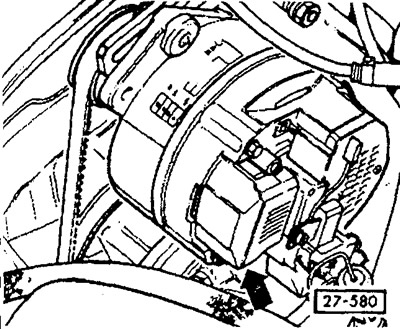

Реле-регулятор VALEO

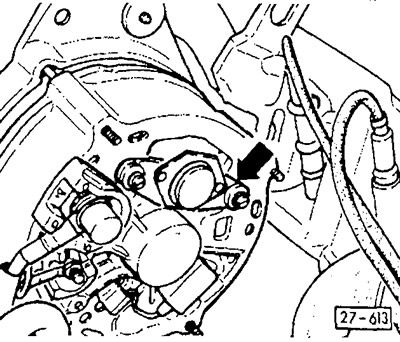

Отвернуть с обратной стороны генератора реле-регулятор (стрелка) и осторожно его снять.

Реле-регулятор VALEO





Если длина щеток составляет 5 мм и менее, щетки заменить. Для этого жилы соединительных проводов отпаять.


Контактные кольца проверить на износ, при необходимости тонко обточить и полировать.

Очистить контактные поверхности, проверить натяжение контактных пружин, при необходимости пружины заменить.

Установка

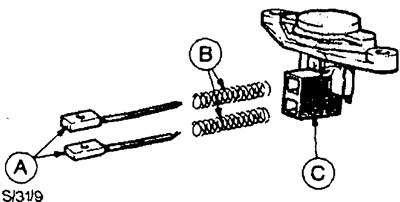

Щетки -А- и пружины -В- вставить в щеткодержатель -С- и припаять соединительные провода.

Чтобы при припаивании новой щетки припой не поднимался по припаиваемой жиле, ее нужно охватить пинцетом.

Внимание: При распространении припоя по жиле она стала бы жесткой, и щетка стала бы непригодной.

Изолирующий рукав жилы необходимо закрепить рядом с местом пайки имеющимся ушком.

После установки новых щеток проверить легкость их хода в щеткодержателе.

Реле-регулятор сначала от руки закрепить одним винтом, затем осторожно поджать в конечное местоположение и затянуть оба винта.

Подсоединить провод массы аккумулятора.
