Замена ламп накаливания в автомобилях с 10/93
Электрооборудование. Система освещения. Фольксваген Пассат B3

Главная > Passat > Пассат B3 > Электрооборудование > Система освещения > Замена ламп накаливания в автомобилях с 10/93
            0


Выключить соответствующую лампу.

Открыть капот двигателя.

Лампы основной фары


Снять кожух впускного воздуха для обеспечения доступа к обратной стороне фары.

Сжать пружинные пластины и снять крышку с обратной стороны фары.

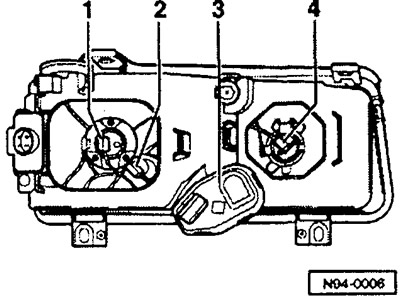

1 — лампа накаливания ближнего света;
2 — лампа накаливания стояночного огня;
3 — исполнительный двигатель системы регулирования угла наклона фары;
4 — лампа накаливания дальнего света.


Отсоединить от дефектной лампы многоконтактный штекер.

Для снятия ламп накаливания -1- и -4- отцепить проволочный стопор. Вынуть дефектную лампу.

Лампу стояночного огня вынуть из рефлектора вместе с патроном. Лампу вжать в патрон, повернуть влево и вытащить. Вжать в патрон новую лампу.

Новую лампу накаливания основной фары за стекло не брать! Вставить ее так, чтобы выступы на тарелке лампы вошли в соответствующие пазы рефлектора. При этом центральный их трех штырей на цоколе лампы должен быть вверху.

Зафиксировать лампу проволочным стопором.

Подсоединить многоконтактный штекер и штекер лампы стояночного фонаря.

Установить крышку и направляющий кожух впускного воздуха.


Передняя противотуманная фара и фонарь указателя поворота

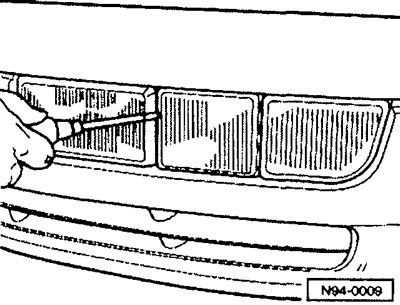

Узкой отверткой отжать вперед крышку между фонарями.

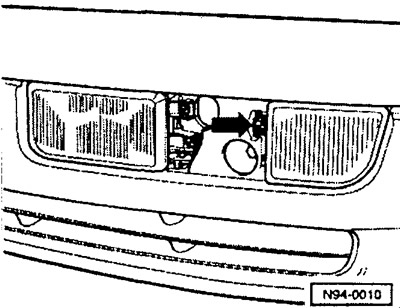

Отпустить винт фонаря указателя поворота и вытащить фонарь вперед.

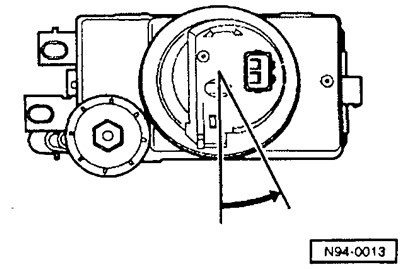

Путем поворачивания открепить и снять патрон. Заменить лампу фонаря указателя поворота.

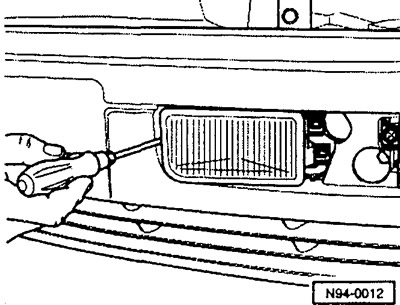

Отпустить 2 винта и вытащить противотуманную фару вперед.

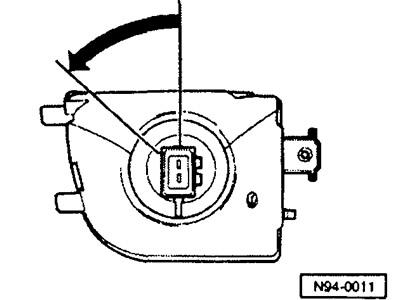

Крышку с обратной стороны повернуть и снять. Отцепить пружинный стопор. Вытащить дефектную лампу противотуманной фары.

Новую лампу за стекло не брать! Вставить ее так, чтобы выступы на тарелке лампы вошли в соответствующие пазы рефлектора.

Установку произвести в обратной последовательности.

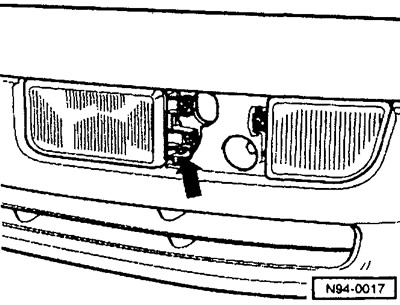

Примечание: после установки выполнить проверку регулировки противотуманных фар в мастерской. Для регулировки дальности света поворачивать регулировочный винт (стрелка). Регулировка фары в горизонтальной плоскости отсутствует.

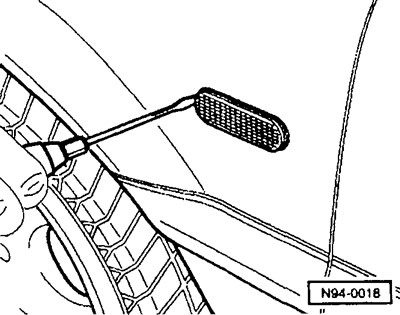

Боковой фонарь указателя поворота




Осторожно отжать боковой фонарь с помощью пластмассового клина (чтобы не повредить окраску). Отсоединить штекер и заменить лампу.

Подсоединить штекер и вставить боковой фонарь указателя поворота так, чтобы он зафиксировался.
