Снятие и установка антенны
Электрооборудование. Оборудование и приборы. Фольксваген Пассат B3

Главная > Passat > Пассат B3 > Электрооборудование > Оборудование и приборы > Снятие и установка антенны
            0


Как правило, автомобиль VW PASSAT оборудован задней антенной. При этом проволочный нагревательный элемент заднего стекла одновременно используется для радиоприема. Для этого дополнительно необходим антенный усилитель, который находится с левой стороны в пространстве между спинкой заднего сиденья и задним стеклом кузова. Доступ к усилителю возможен со стороны багажного отсека. Для радиоприема может использоваться также обычная стержневая антенна, снятие и установка которой описываются ниже.

Снятие



Отсоединить провод массы аккумулятора.

Снять радио.

Снять нижний кожух ниши для ног.

Снять облицовку колесной арки, см. главу «Кузов».

Вытащить антенный кабель. Предварительно привязать к кабелю нитку или подходящий шнур, чтобы впоследствии облегчить его установку.

Отвернуть накидную гайку антенны.

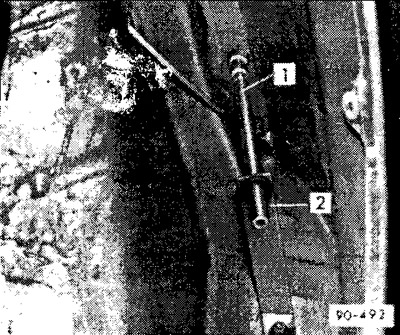

Потянуть антенну -1- в колесную нишу вниз и открепить от держателя -2-.

Установка



Для дополнительной установки антенны в левом переднем крыле уже имеется отверстие. В этом случае снять защитный колпачок и в колесной нише привернуть для антенны держатель.

Вставить антенну в колесной нише в держатель.


Вставить антенну снизу через отверстие в крыле и привернуть накидной гайкой.

Внимание: Если антенна устанавливается дополнительно, вставить ее так, чтобы она в вытянутом состоянии была слегка наклонена назад внутрь. Обратить внимание на указания изготовителя антенны.

Надеть на антенный кабель резиновые вставки.

Антенный кабель через боковое отверстие в колесной арке завести в салон. Отверстия надежно закрыть резиновыми вставками.

Антенный кабель протянуть с помощью нитки и проложить позади щитка приборов.

Установить облицовку колесной арки.

Подключить радио и проверить прием.

Согласовать антенну.

Установить радио.
