Расположение клемм щитка приборов
Электрооборудование. Оборудование и приборы. Фольксваген Пассат B3

Главная > Passat > Пассат B3 > Электрооборудование > Оборудование и приборы > Расположение клемм щитка приборов
            0


До 7/90

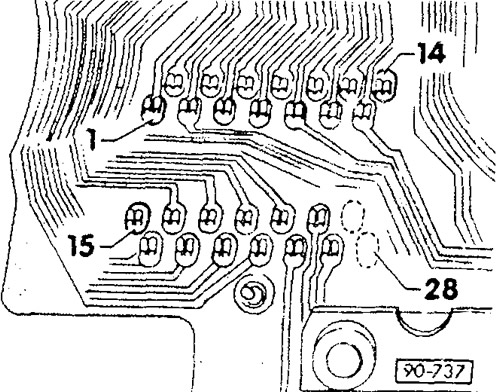

Многоконтактный штекерный разъем шитка приборов


Внимание: Для проверки многоконтактного штекерного разъема на печатной плате нужно снимать только прибор слева, сам щиток приборов можно не снимать.



1 — датчик температуры наружного воздуха, масса *
2 — не используется
3 — клемма 31, масса *
4 — выключатель накопителя для MFA (Reset — отмена) *
5 — клемма 31, масса *
6 — выключатель накопителя для MFA (Memory-память) *
7 — сигнал скорости от датчика Холла или индуктивного датчика
8 — гидравлический выключатель 1,8 бар
9 — гидравлический выключатель
10 — клемма 1 / клемма W
11 — клемма 30, плюс
12 — клемма 58b, освещение
13 — клемма 15
14 — не используется
15 — кнопка вызова для MFA (Mode-режим) *
16 — клемма 61
17 — датчик температуры масла *
18 — сигнализатор двухконтурной и ручной тормозной системы/сигнализатор состояния ремня безопасности
19 — датчик температуры наружного воздуха, сигнал
20 — сигнализатор времени разогрева свечей накаливания
21 — указатель запаса топлива
22 — сигнализатор самодиагностики автомобиля
23 — указатель температуры охлаждающей жидкости
24 — сигнализатор указателя поворота
25 — сигнализатор дальнего света
26 — не используется
27 — нет клеммы
28 — нет клеммы
*) только у универсального показывающего прибора (MFA)

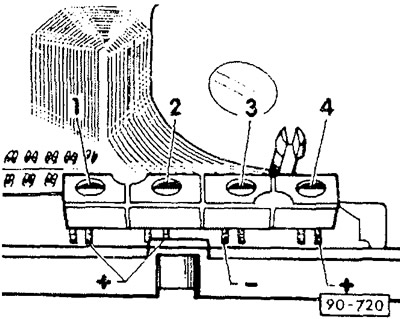

Блок сигнализаторов левый



Внимание: При установке светодиодов обязательно соблюдать полярность.



1 — не используется
2 — сигнализатор (красный) давления масла, светодиод
3 — сигнализатор (голубой) дальнего света, лампа накаливания
4 — сигнализатор (зеленый) указателя поворота, светодиод

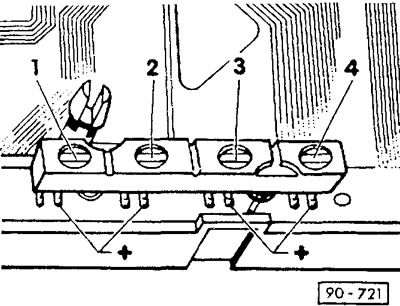

Блок сигнализаторов правый



Внимание: При установке светодиодов обязательно соблюдать полярность.



1 — сигнализатор (красный) контроля тормозов, светодиод сигнализатор (красный) состояния ремня безопасности, светодиод
2 — сигнализатор (красный) генератора, светодиод
3 — сигнализатор (желтый) контроля свечей накаливания, светодиод
4 —- сигнализатор самодиагностики автомобиля

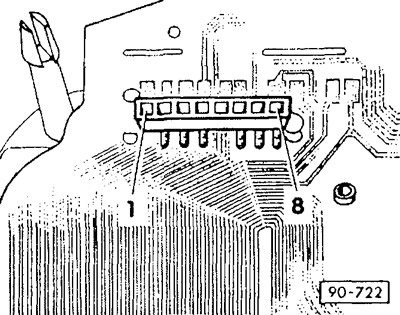

Многоконтактный штекерный разъем указателей запаса топлива, температуры и низкого уровня охлаждающей жидкости





1 — не используется
2 — датчик указателя запаса топлива
3 — датчик указателя температуры охлаждающей жидкости
4 — клемма 15
5 — не используется
6 — не используется
7 — клемма 31, масса
8 — выходное напряжение стабилизатора напряжения, 9,5-10,5 В

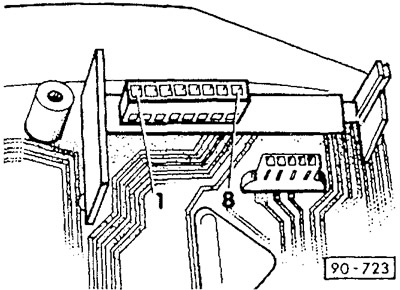

Многоконтактный штекерный разъем тахометра и блока управления сигнализатора давления масла





1 — клемма 1 / клемма W
2 — клемма 31, масса
3 — сигнализатор давления масла
4 — клемма 15
5 — выходной сигнал тахометра
6 — не используется
7 — гидравлический выключатель на 1,8 бар/1,4 бар
8 — гидравлический выключатель на 0,3 бар

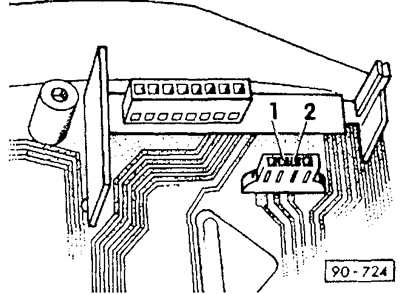

Многоконтактный штекерный разъем аналоговых часов





1 — клемма 30, плюс
2 — клемма 31, масса

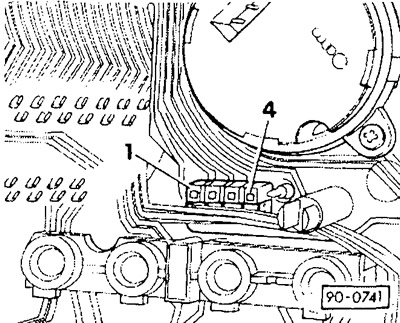

Многоконтактный штекерный разъем цифровых часов





1 — клемма 15 (для MFA)
2 — клемма 58b, освещение
3 — клемма 30, плюс
4 — клемма 31, масса

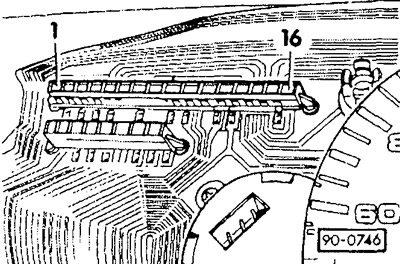

Многоконтактный штекерный разъем универсального показывающего прибора





1 — кнопка вызова для MFA (Mode — режим)
2 — датчик температуры масла
3 — датчик температуры наружного воздуха, сигнал
4 — клемма 15
5 — не используется
6 — датчик температуры наружного воздуха, масса
7 — не используется
8 — клемма 31, масса для MFA
9 — кнопка вызова для MFA (Reset — отмена)
10 — не используется
11 — кнопка вызова для MFA (Memory — память)
12 — сигнал скорости от датчика Холла
13 — не используется
14 — не используется
15 — сигнал частоты вращения от тахометра
16 — не используется
