Суппорт переднего тормоза Girling
Шасси. Тормозная система. Фольксваген Пассат B3

Главная > Passat > Пассат B3 > Шасси > Тормозная система > Суппорт переднего тормоза Girling
            0

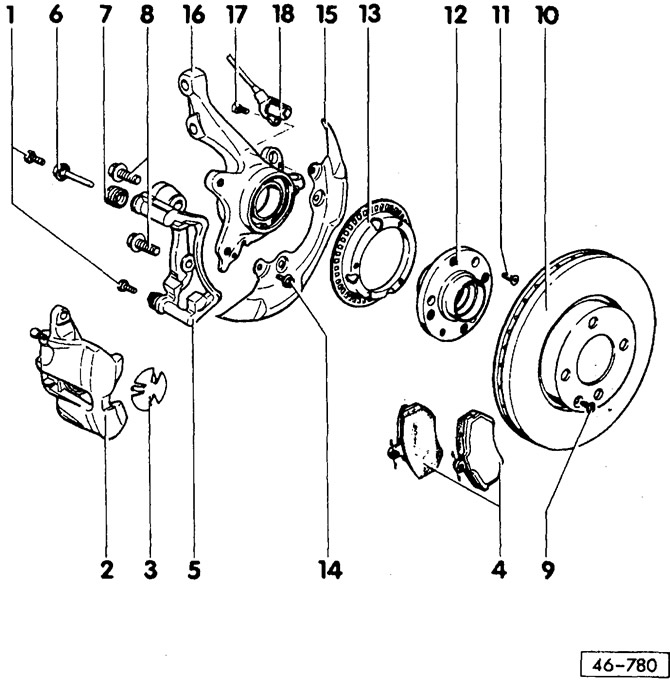

  • 1 — болт, 35 Нм

Самоконтряшийся, всегда заменять. При отпускании и затягивании придерживать направляющий палец.
  • 2 — корпус суппорта
  • 3 — теплозащитный экран
  • 4 — тормозные накладки

Обязательно заменять все наклада одного моста. Граница изношенности составляет 7 мм, включая обратную сторону.
  • 5 — тормозной щит

Как запасная часть изготавливается вместе с направляющими пальцами и защитными колпачками и поставляется с необходимым количеством смазки для направляющих пальцев.
  • 6 — направляющий палец
  • 7 — защитный колпачок
  • 8 — болт с оребренной головкой, 125 Нм

При повторной установке оребрение очистить.
  • 9 — винт с потайной головкой
  • 10 — тормозной диск

Заменять всегда оба диска одно моста.
  • 11 — винт с крестообразным шлицем на головке
  • 12 — ступица колеса
  • 13 — ротор для датчика частоты вращения

Только для автомобилей с ABS.
  • 14 — болт, 10 Нм
  • 15 — защитный кожух
  • 16 — корпус подшипника ступицы колеса
  • 17 — болт с внутренним шестигранником, 10 Нм
  • 18 — датчик частоты вращения

Только для автомобилей с ABS. Датчик вставлять с твердой смазкой VW-G000650.
