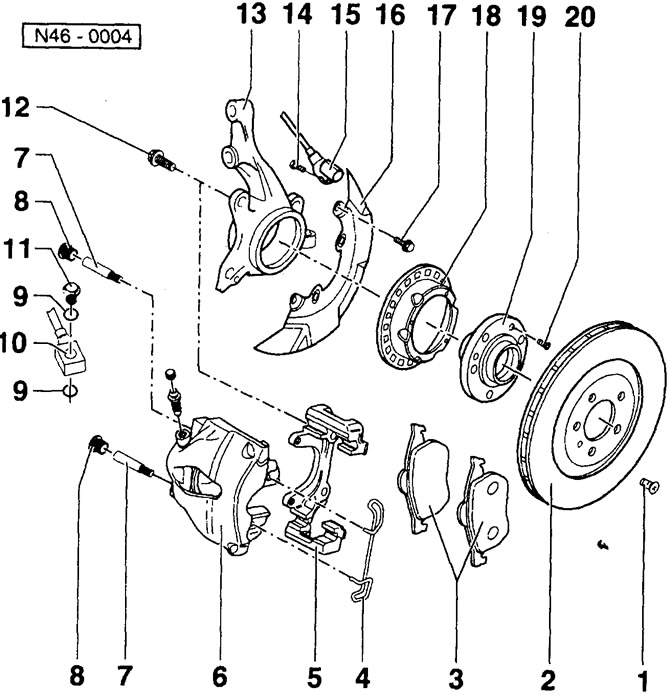

- 1 — винт с крестообразным шлицем на головке
- 2 — тормозной диск Заменять всегда оба диска одного моста
- 3 — тормозные накладки Обязательно заменять все накладки одного моста. Граница изношенности составляет 7 мм, включая обратную сторону
- 4 — удерживающая пружина
- 5 — тормозной щит
Как запасная часть изготавливается вместе с направляющими пальцами и защитными колпачками и поставляется с необходимым количеством смазки для направляющих пальцев. При повреждении защитных колпачков использован весь ремонтный комплект. Прилагаемый тюбик со смазкой использовать для обработки направляющих пальцев.
- 6 — корпус суппорта
- 7 — направляющий палец, 25 Нм
- 8 — защитный колпачок
- 9 — уплотнительное кольцо
- 10 — тормозной шланг
- 11 — полый болт, 30 Нм
- 12 — болт с оребренной головкой, 125 Нм
- 13 — корпус подшипника ступицы колеса
- 14 — болт с внутренним шестигранником, 10 Нм
- 15 — датчик частоты вращения
Только для автомобилей с ABS. Датчик вставлять с твердой смазкой VW-G000650.
- 16 — защитный кожух
- 17 — болт, 10 Нм
- 18 — ротор для датчика частоты вращения
Только для автомобилей с ABS.
- 19 — ступица колеса
- 20 — винт с потайной головкой
