Механизм управления переключением передач
Трансмиссия. Четырехступенчатая коробка. Фольксваген Пассат B2

Главная > Passat > Пассат B2 > Трансмиссия > Четырехступенчатая коробка > Механизм управления переключением передач
            0


Проверка положения рычага переключения передач



Включить I передачу.

Сдвинуть рычаг переключения передач до упора влево.
Отпустить рычаг, замерив величину его перемещения, которое должно быть в пределах 5-10 мм.

Регулировка привода переключения передач



Действуя снизу автомобиля, ослабить крепление вилки тяги привода переключения передач.

Снять рукоятку рычага переключения передач и защитный чехол.

Открепить колпак сферической головки рычага переключения передач и выровнять установочные метки.

Установить регулировочный шаблон VW 3014.

Выдвинуть до упора вперед рычаг переключения передач и ползун привода и затянуть зажимную втулку.

Вывести рычаг переключения передач на линию III передачи и затянуть гайку болта вилки тяги привода переключения передач, действуя снизу автомобиля.

Снять регулировочный шаблон и проверить величину перемещения рычага переключения передач, как указано выше. Если оно незначительно отличается от номинального, уточнить регулировку, перемещая колпак сферической головки рычага переключения передач в овальных прорезях для болтов крепления.

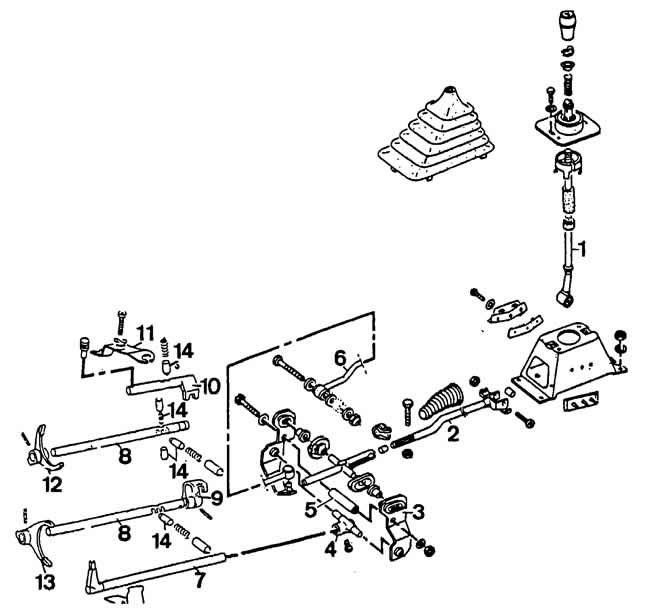

Детали механизма управления переключением передач:
1 — рычаг переключения передач;
2 — тяга привода переключения передач;
3 — скобы передаточного звена;
4 — соединительный тройник;
5 — распорная втулка;
6 — нажимная тяга;
7 — шток выбора передач;
8 — штоки вилок;
9 — поводок штока вилки;
10 — шток вилки включения заднего хода;
11 — рычаг привода промежуточной шестерни заднего хода;
12 — вилка переключения III и IV передач;
13 — вилка переключения I и II передач;
14 — фиксаторы.
