Конструкция и технические характеристики четырехступенчатой коробки передач
Трансмиссия. Четырехступенчатая коробка. Фольксваген Пассат B2

Главная > Passat > Пассат B2 > Трансмиссия > Четырехступенчатая коробка > Конструкция и технические характеристики четырехступенчатой коробки передач
            0


Четырехступенчатая коробка передач с четырьмя передачами вперед и одной заднего хода с синхронизаторами на всех передачах переднего хода. Коробка передач объединена с дифференциалом и главной передачей. Переключение передач производится рычагом на полу кузова. Тип коробки передач: 014 I с индексом MY и 1М или 014 II с индексами 2Tr 4V, SV.

Регулировочные данные



Осевой зазор между торцом блокирующего кольца и торцом зубчатого венца синхронизатора шестерни, мм:
  • номинальный:
  • синхронизатор I и II передач: 1,10-1,70;
  • синхронизатор III и IV передач: 1,35-1,90;
  • минимально допустимый (при износе): 0,50.

Осевой зазор шестерни IV передачи вторичного вала выбирается подбором толщины стопорных колец. В запасные части поставляются стопорные кольца толщиной 2,35; 2,38; 2,41; 2,44 и 2,47 мм.

Осевой зазор шестерни III передачи вторичного вала выбирается подбором толщины стопорных колец. В запасные части поставляются стопорные кольца толщиной 1,50 и 1,60 мм.

Осевой зазор шестерни IV передачи первичного вала, мм: 0,10-0,40. Он регулируется подбором толщины упорной шайбы. В запасные части поставляются упорные шайбы толщиной 3,47; 3,57 и 3,67 мм.

Положение задних подшипников первичного и вторичного валов регулируется подбором толщины регулировочных колец, устанавливаемых в гнезда задней крышки коробки передач. В запасные части поставляются регулировочные кольца толщиной 1,53; 1,58; 1,63 и 1,68 мм для заднего подшипника первичного вала КП типа 014 II и толщиной от 0,15 до 1,40 мм с интервалом через каждые 0,5 мм для заднего подшипника вторичного вала КП типа 014 II и толщиной от 0,40 до 0,75 мм с интервалом через 0,05 мм для заднего подшипника вторичного вала КП типа 014 I.


Глубина посадки ведущей шестерни привода спидометра относительно торца коробки дифференциала, мм: 1,4.

Регулировка расстояния между осью дифференциала и торцом ведущей шестерни главной передачи, определяющего контакт рабочей поверхности зубьев шестерен главной передачи, производится регулировкой зазора между задним подшипником вторичного вала и картером коробки передач за счет установки регулировочных колец необходимой толщины. В запасные части для КП типа 014 I поставляются регулировочные кольца толщиной 0,15 мм и от 3,80 до 5,20 мм с интервалом через 0,10 мм, для КП типа 014 II регулировочные кольца толщиной 0,15; 0,20 и 0,25 мм и от 0,30 до 1,20 мм с интервалом через каждые 0,10 мм.

Регулировка предварительного натяга подшипников дифференциала и бокового зазора между зубьями шестерен главной передачи производится путем установки регулировочных колец между подшипником дифференциала и картером сцепления. Подшипники дифференциала должны монтироваться с предварительным натягом 0,40 мм.

В запасные части поставляются регулировочные кольца толщиной 0,15 и 1,20 мм и толщиной от 0,20 до 1,00 мм с интервалом через каждые 0,10 мм.

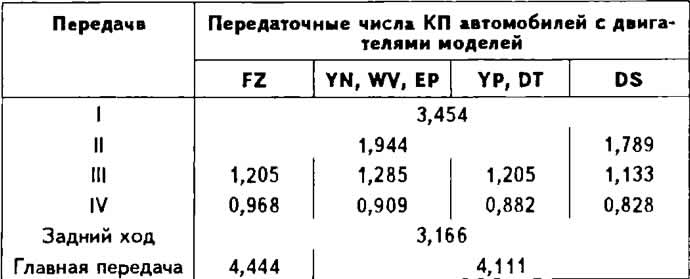

Передаточные числа



Масло для коробки передач



Заправочная емкость картера коробки передач, л: 1,7.

Применяемое масло: гипоидное масло GL 4 (MIL L 2105); SAE 80 или SAE 80W90.

Масло залить в коробку передач на весь срок эксплуатации автомобиля. Через каждые 15000 км пробега проверять уровень масла в картере коробки передач и при необходимости доводить его до нормы.
