Устройство
Электронная система зажигания включает датчик-распределитель зажигания с встроенным бесконтактным датчиком (генераторным датчиком импульсов), коммутатор и катушку зажигания высокой энергии.
Как и распределитель контактной системы зажигания датчик-распределитель электронной системы зажигания имеет центробежный и вакуумный регуляторы опережения зажигания. Бесконтактный датчик в сборе с опорной пластиной и зубчатым якорем имеет возможность поворачиваться в зависимости от разрежения, подводимого к вакуумному регулятору.
Коммутатор крепится к брызговику правого переднего крыла на алюминиевом основании, обеспечивающем его охлаждение.
Коммутатор преобразует импульсы, поступающие от бесконтактного датчика в управляющие сигналы. Коммутатор состоит из каскада формирования выходных сигналов бесконтактного датчика (выполнен в виде триггера), каскада регулирования момента зажигания, выходного каскада усиления, выполненного по схеме Дарлингтона и с временной задержкой.

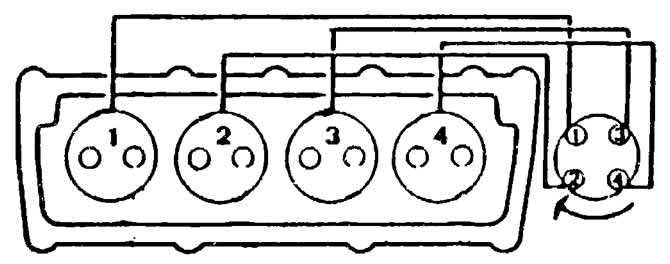

Схема соединения датчика-распределителя зажигания со свечами зажигания

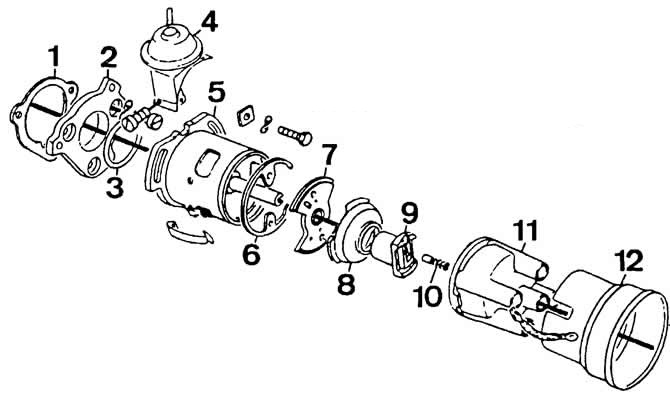

Детали датчика-распределителя зажигания:
1 — прокладка;
2 — фланец;
3 — уплотнительное кольцо;
4 — вакуумный регулятор;
5 — корпус;
6 — стопорные кольца;
7 — пластина;
8 — защитный экран;
9 — ротор;
10 — уголек;
11 — крышка датчика-распределителя;
12 — помехоподавительный кожух
Катушка зажигания, адаптированная к данной системе зажигания, установлена рядом с коммутатором.
