Установка момента зажигания
Силовой агрегат. Двигатель FZ 4-цилиндровый. Фольксваген Пассат B2

Главная > Passat > Пассат B2 > Силовой агрегат > Двигатель FZ 4-цилиндровый > Установка момента зажигания
            0


Для установки момента зажигания используются стробоскоп и тахометр.

Подсоединить стробоскоп и тахометр согласно инструкциям по эксплуатации.

Запустить двигатель и установить частоту вращения коленчатого вала 950 об/мин на холостом ходу. Направить мигающий свет стробоскопа на шкив коленчатого вала. Если момент зажигания установлен правильно, то метка на шкиве коленчатого вала должна быть совмещена с краем выступа «Z», соответствующего начальному углу опережения зажигания до ВМТ, указателя на блоке двигателя.

Для регулировки момента зажигания ослабить гайку болта крепления фланца датчика-распределителя зажигания и поворотом корпуса датчика-распределителя добиться совмещения меток.

Затянуть гайку болта крепления фланца датчика-распределителя зажигания.

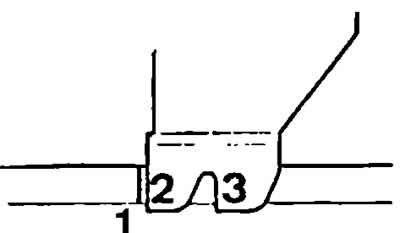

Метки для установки момента зажигания:
1 — метка на шкиве;
2 — метка установки начального угла зажигания;
3 — метка ВМТ
