2. Отвинтите гайку 16 и извлеките болт 4 (см. иллюстрацию).

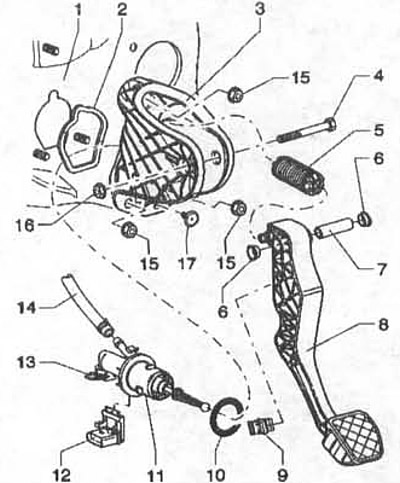

2.2. Крепление педали сцепления
1 - опора крепления кронштейна
2 - прокладка. Подлежит замене после каждого демонтажа
3 - кронштейн оси педали сцепления
4 - болт
5 - пружина
6 - втулка
7 - ось педали
8 - педаль сцепления
9 - фиксатор
10 - уплотнительное кольцо. Подлежит замене после каждого демонтажа
11 - главный цилиндр
12 - датчик положения педали сцепления
13 - фиксатор
14 - шланг
15 - гайки. Момент затяжки 25 Нм. Гайки являются самоконтрящимися и подлежат замене после каждого демонтажа
16 - гайка. Момент затяжки 25 Нм. Гайка является самоконтрящейся и подлежит замене после каждого демонтажа
17 - упор педали
3. Переместите педаль немного вперед и снимите пружину 5 с кронштейна (см. иллюстрацию 2.2).
4. Снимите пассатижами фиксатор главного цилиндра.
5. Снимите педаль сцепления с кронштейна.
Установка педали выполняется в последовательности, обратной снятию.
