Схема 21. Блок управления для системы впрыска топлива 4AV, датчик давления впускного коллектора...
Электрооборудование. Электрические схемы. Фольксваген Гольф 4

Главная > Golf > Гольф 4 > Электрооборудование > Электрические схемы > Схема 21. Блок управления для системы впрыска топлива 4AV, датчик давления впускного коллектора...
            0

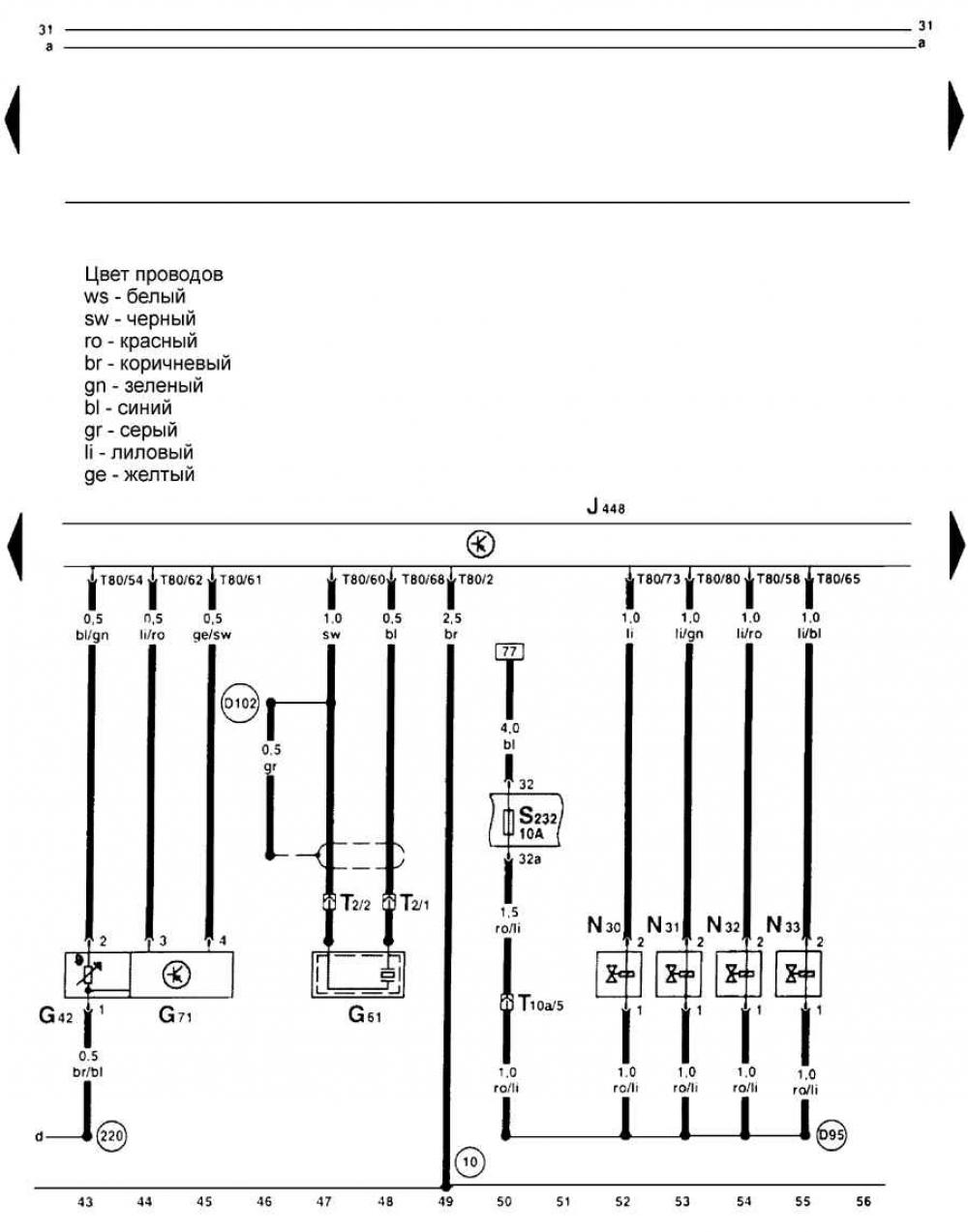

Блок управления для системы впрыска топлива 4AV, датчик давления впускного коллектора, датчика температуры впускного коллектора, датчика детонации, форсунки.
