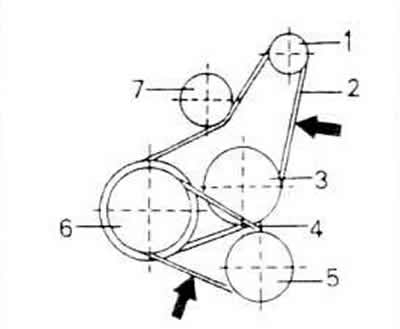

Прокладка ременного привода у двигателя объемом 2 литра:
1 - шкив генератора переменного тока
2 - ребристый ремень для генератора переменного тока, водяного насоса и коленчатого вала
3 - шкив водяного насоса
4 - клиновой ремень вспомогательного насоса механизма рулевого управления у усилителем
5 - шкив вспомогательного насоса механизма рулевого управления с усилителем
6 - шкив коленчатого вала
7 - устройство натяжения
Приводной ремень вспомогательного насоса механизма рулевого управления с усилителем для двигателя объемом 2 литра считается натянутыми безупречно, если при нажатии на него большим пальцем ремень, на своем отрезке движения между обоими шкивами, может быть продавлен приблизительно на 5 мм.
На рис. показано, как измеряется напряжение этого ремня.
Ослабляются гайки устройства натяжения и прижимают его к ремню. Устройство натяжения вновь прочно затягивается.

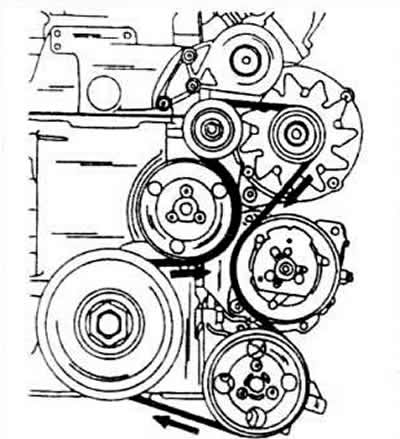

Приводной ремень вспомогательного насоса механизма рулевого управления с усилителем двигателя VR6 приводит также в движение и другие агрегаты на лобовой стороне двигателя и по этой причине не нуждается в дополнительном натяжении, так как это натяжение непрерывно удерживается автоматически на правильном значении.
