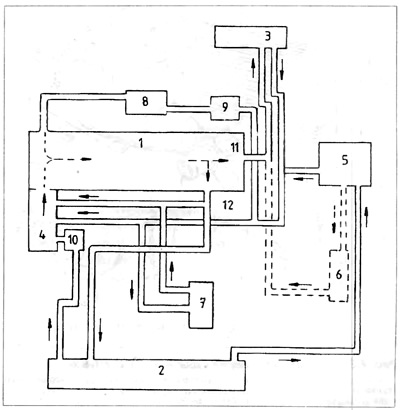

Рис. 2.1. Схема системы охлаждения
1 - двигатель, 2 - радиатор; 3 - печка; 4 - водяной насос: 5 - уравнительный бачок; 6 - масляный радиатор автоматической передачи; 7 - масляный радиатор двигателя; 8 - турбокомпрессор; 9 - насос охлаждающей жидкости; 10 - термостат; 11 - штуцер выводной; 12 - штуцер выводной
Система охлаждения в автомобилях Golf и Jetta является системой охлаждения под давлением и состоит из:
- Радиатора 2, размещенного в передней части автомобиля с электрическим вентилятором.
- Водяного насоса 4, привинченного к корпусу двигателя 1.
- Насоса охлаждающей жидкости 9 турбокомпрессора 8 (если имеется).
- Термостата 10, выключающего радиатор от циркуляции охлаждающей жидкости.
- Печки 3, отапливающей салон автомобиля.
- Масляного радиатора двигателя 7.
- Масляного радиатора автоматической передачи 6 (если имеется).
- Уравнительного бачка 5.
- Штуцера выводного 11, привинченого к головке над маховиком. Штуцера выводного 12, привинченого к головке со стороны свечей зажигания или впрыскивателей
- Теплового выключателя вентилятора радиатора 14 (рис 2.3). Датчика температуры охлаждающей жидкости.
- Эластичных и металлических соединительных патрубков. Радиатор имеет конструкцию, выполненную из аллюминия. Это комплект трубок, соединенных пластинками радиаторов, облегчающих отдачу тепла воздуху, проходящему через радиатор. Радиаторные пластинки укрепляют конструкцию радиатора и увеличивают его полезную площадь.
Рис. 2.3. Система охлаждения - двигателя 1,6 и 1,8 л
1 - левое прикрытие; 2 - болт, крепящий радиатор; 2а - постоянный крепящий кронштейн; 3 - радиатор, За - крепящий болт; Зб - вынимаемый кронштейн; 4 - прижимной пояс; 5 - патрубок головки/радиатора; 6 - правое прикрытие; 7 - патрубок уравнительного бачка/радиатора; 8 - нижний патрубок радиатора/водяного насоса. 9 - прикрытие вентилятора; 9а - крепления проводов, питающих радиатор; 10 - двигатель вентилятора; 11 - лопасти вентилятора; 12 - патрубок уравнительного бачка/патрубок печки; 13 - уравнительный бачок; 14 - тепловой выключатель радиатора; 15 - уплотнительное кольцо (o-ring)
Вентилятор крепится на радиаторе с помощью кожуха 9, изготовленного из жести. Вентилятор состоит из пластикового пропеллера 7 и приводящего его в движение электромотора 8 (рис. 2.2). Он заставляет воздух проходить через радиатор, особенно тогда, когда автомобиль двигается с небольшой скоростью, например, по улице в городе. Сигналом, включающим вентилятор радиатора, является температура охлаждающей жидкости.

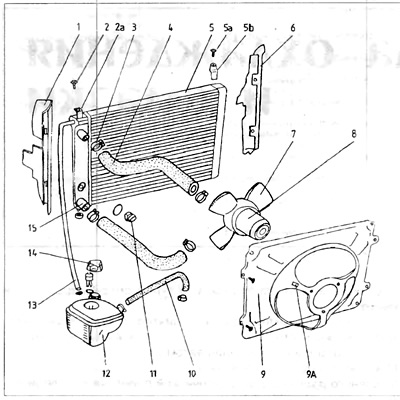

Рис. 2.2. Система охлаждения - двигатели 1,1 и 1,3 л
1 - левое прикрытие; 2 - болт, крепящий радиатор; 2а - постоянный крепящий кронштейн; 3 - прижимной поясок; 4 - патрубок головки/радиатора; 5 - радиатор; 5а - крепящий болт; 5б - вынимаемый кронштейн, 6 - правое прикрытие. 7 лопасти вентилятора 8 - мотор вентилятора, 9 - прикрытие вентилятора; 9а - крепление проводов, питающих вентилятор; 10 - патрубок уравнительного бачка/патрубок печки; 11 - тепловой выключатель радиатора; 12 - уравнительный бачок. 13 - патрубок уравнительного бачка/радиатора; 14 - пробка; 15 - выводной штуцер
Если температура охлаждающей жидкости возрастет выше 93-98°С, тепловой выключатель 11 включит вентилятор. Если температура охлаждающей жидкости уменьшится до 88-93°С этот же тепловой выключатель отключит вентилятор. Датчик температуры охлаждающей жидкости соединен электропроводом с указателем температуры на доске приборов. Он информирует водителя о температуре охлаждающей жидкости на данный момент времени.
Водяной насос 4 (рис 2.1) имеет стандартную конструкцию и привод от коленвала. В двигателях 1,1 и 1.3 водяной насос имеет привод ремнем распределения, а в двигателях 1 6 и 1.8 — клиновым ремнем. Водяной насос служит для принудительной циркуляции воды в системе охлаждения Охлаждение с принудительной циркуляцией даёт возможность отвода большого количества тепла. Двигатель с такой системой может работать с большей нагрузкой и иметь большую степень сжатия В двигателях, оснащенных турбокомпрессором 8, в системе дополнительно монтируется электрический насос охлаждающей жидкости 9. Он принуждает прохождение охлаждающей жидкости через турбокомпрессор тогда, когда температура охлаждающей жидкости в турбокомпрессоре превышает 105°С Это может произойти, например, после выключения горячего двигателя, когда главный насос прекращает работать. Прохождение через радиатор охлаждающей жидкости регулирует термостат, размещение которого может быть различным в зависимости от типа двигателя. В двигателях 1,1 и 1,3 л рис 2.4) термостат 5 размещен в корпусе 3, прикрученном к задней части головки двигателя ниже механизме зажигания. В двигателях 1,6 и 1,8 (рис. 2.5; термостат 3 находится в основании корпуса водяного насоса, закрепленного ниже передней части двигателя (со стороны щитка ремня распределения).
Рис. 2.4. Система охлаждения - двигатели 1,1 и 1,3 л
1 - тепловой выключатель 2 - прокладка; 3 - корпус термостата; 4 - прокладка; 5 - термостат; 6 - прокладка крышки; 7 - крышка термостата; 8 - радиатор; 9 - прокладка водяного насоса; 10 - водяной насос; 11 - выводной штуцер коллектора; 12 - металлическая трубка; 13 - эластичный патрубок; 14 патрубок корпуса термостата/головки; А - вход в металлическую трубку с нижнего патрубка радиатора; В - вход в металлическую трубку от печки; С - выход с корпуса термостата; D - выход с термостата к радиатору; Е - вход в металлическую трубку с приводного коллектора; F - выход с корпуса термостата к приводному коллектору

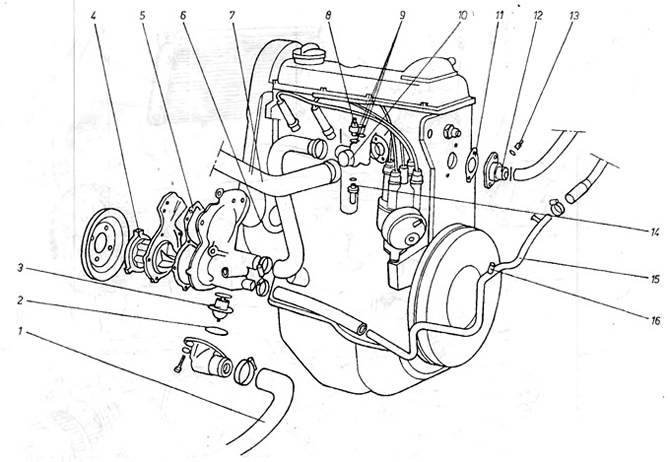

Рис. 2.5. Система охлаждения - двигатели 1,6 и 1,8 л
1 - патрубок радиатора/водяного насоса; 2 - шайба крышки термостата; 3 - термостат; 4 - передняя крышка с лопостями; 5 - прокладка; 6 - входной канал в корпус двигателя; 7 - патрубок головки/радиатора; 8 - тепловой выключатель; 9 - прокладка; 10 - выводной штуцер радиаторе; 11 - прокладка: 12 - выводной штуцер с головки; 13 - датчик температуры; 14 - тепловой выключатель; 15 - возвратный патрубок от печки; 16 - место подсоединения патрубка от уравнительного бачка
Печка размещена внутри пассажирского салона, который и отапливает. Для регулировки величины циркуляции жидкости через печку служит так называемый клапан печки который управляется изнутри автомобиля (см. раздел "Кузов"). Двигатель с впрыском топлива или с турбокомпрессором имеет масляный радиатор 7 (рис. 2.1), который охлаждается водой из системы охлаждения.
Масляный радиатор расположен между масляным фильтром и крон шейном масляного фильтра и прикручен к корпусу двигателя.
Уравнительный бачок 5 (рис. 2.1) размещен в моторном отсеке. В некоторых моделях он оснащен датчиком уровня охлаждающей жидкости. Уравнителоный бачок соединен резиновым шлангом с возвратным патрубком (печка-водяной насос).
В автомобилях с автоматической передачей и турбодозагрузкой монтируется масляный радиатор передач 6 (рис. 2.1). Идея заключается в том. чтобы при развиваемых больших мощностях клейкость масла не опустилась ниже границы, после которой уменьшается исправная работа передач.
